單相雙控預付費電能表

PDR6000預付費綜合用能管理系統

REM302系列，導軌卡裝

功能特點

產品符合GB/T17215、GB/T17883相關標準；
適用于單相雙回路輸出的電能管理領域；
可實時測量單相雙路U、I、P、Q、S、PF、F等電網參數；
2路單相有功電能計量，可選分時復費率計量（8時段4費率）；
支持遠程費控售電方式；
儀表內置大功率繼電器（100A），可實現費控分閘、合閘操作；
直接輸入型電能表，最大輸入電流60A；
采用8位段碼LCD分頁輪顯方式；
具有惡性負載控制、超載控制功能（可關閉）；
采用現場總線通訊技術（RS485接口/MODBUS協議），與費控系統進行遠程通訊；
采用35mm標準導軌卡裝方式安裝，使用方便、操作簡單、使用場合廣泛；

技術性能指標

選型一覽表

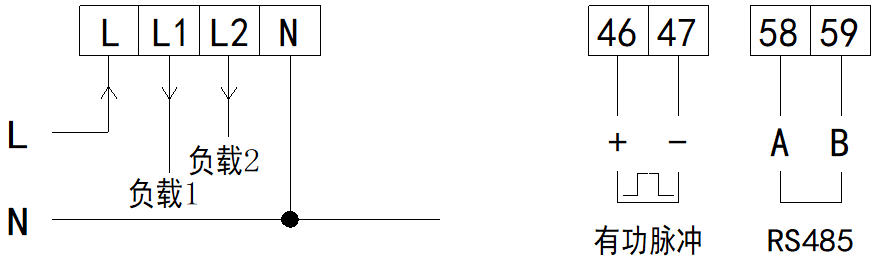

安裝與接線

技術參數	性能指標
電能精度等級	1.0級
電能計量范圍	0~99999999KWh
額定電壓	AC 220V
電流規格	直接接入型：10(60)A
工作電壓	正常：0.9~1.1Un 極限：0.7~1.2Un
參比頻率	45~65Hz
啟動電流	0.004Ib
功耗	≤5VA
電能脈沖輸出	脈沖寬度：80±20ms 光耦隔離輸出
數字通訊	標配1路RS485接口，支持Modbus-RTU協議，波特率9600bps，無校驗
工作環境	溫度：-20℃~+55℃；相對濕度：≤95% 無凝露；海拔：≤2500m

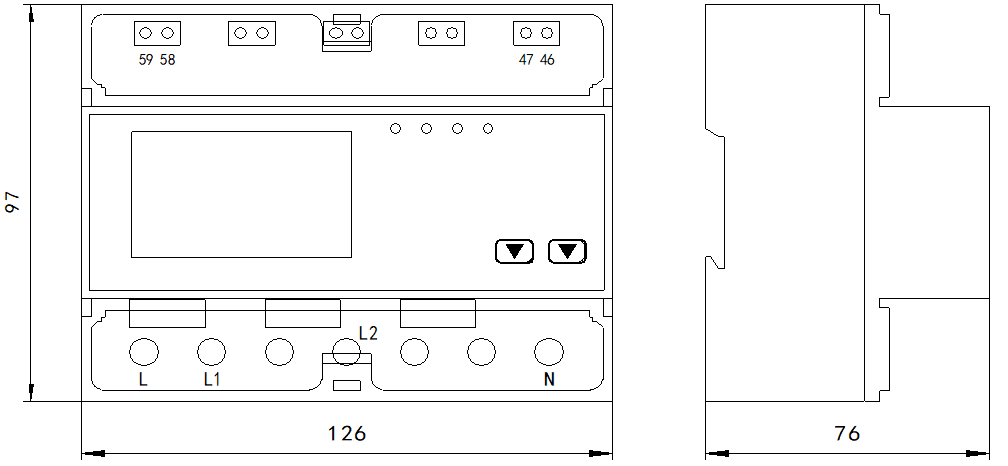

外形尺寸	長×寬×高：126×97×76mm
