PD204E多功能電力儀表

PD20系列智能電力儀表

PD204E系列產品是一種具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊、采用MODBUS-RTU通訊規約，也可選擇PROFIBUS-DP接口進行高速通訊。產品符合GB 22264.1-2008《安裝式數字顯示電測量?jī)x表第1 部分：定義和通用要求》和企標Q/320281DEA02-2012中相關要求。

規格型號一覽表

推薦產品

技術指標

接線方式

訂貨說明

型號	測量/計量	顯示方式	數字通訊	電能脈沖（標準配置）	開孔尺寸
PD204E-2S4	三相電力網絡中U、I、P、Q、S、PF等 26種電量參數全部測量和電能計量	3排LED切換或循環顯示	標配一路RS-485接口，MODBUS-RTU規約；可選PROFIBUS-DP接口（型號后綴加“P”）	2路電能脈沖輸出	111×111mm
PD204E-9S4					91×91mm
PD204E-3S4					76×76mm
PD204E-AS4					67×67mm
PD204E-2S7	四象限電能計量				111×111mm
PD204E-9S7	四象限電能計量				91×91mm
PD204E-2S9□	測量三相電流和有功電能計量；后綴加“A”則有功電能計量變成無功電能計量；后綴加“B”則增加三相電壓測量顯示功能			1路有功電能脈沖輸出	111×111mm
PD204E-9S9□					91×91mm
PD204E-3S9□					76×76mm
PD204E-AS9□					67×67mm
PD204E-9S1	單相電網中U、I、F、P、Q、PF等電量參數全部測量和有功、無功電能計量			2路電能脈沖輸出	91×91mm
PD204E-3S1					76×76mm
PD204E-AS1					67×67mm

PD204E-AS4

PD204E-9S4

PD204E-3S4

◇ 測量：三相電力網絡的U、I、P、Q、S、PF等全部電量參數。
◇ 計量：有功、無功電能計量。
◇ 顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。
◇ 數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
◇ 適用于進線柜，用于負載監控及考核計量。

?? ??

PD204E-2S7
PD204E-9S7

◇ 計量：四象限電能計量（有功電能吸收和釋放、無功電能感性和容性）。
◇ 顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。
◇ 數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
◇ 適用于配出回路電能計量。

PD204E-AS9B
PD204E-9S9B
PD204E-3S9B

◇ 測量：三相電壓、三相電流。
◇ 計量：有功電能計量。
◇ 顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。
◇ 數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
◇ 電能脈沖輸出：1路有功電能脈沖輸出。
◇ 適用于配出回路的電壓、電流測量和電能計量。

PD204E-AS1
PD204E-9S1
PD204E-3S1

◇ 測量：?jiǎn)蜗嚯娏W(wǎng)絡的U、I、F、P、Q、PF等全部電量參數。
◇ 計量：有功、無功電能計量。
◇ 顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。
◇ 數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
◇ 適用于低壓配出回路的單相負載監控及考核計量。

技術參數		指標
精度等級		U、I、F為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為2級
顯示方式		紅色LED切換或循環顯示（可編程設置）
電源	工作范圍	AC、DC 85V～265V
電源	功耗	≤5VA
輸入測 量	網 絡	三相四線、三相三線2CT、三相三線3CT、單相
	額定值	線電壓：AC100V（經PT）、380V、480V；電流：AC1A、5A（訂貨時標明電壓、電流變比）
	過負荷	持續：1.2倍瞬時：電壓2倍（10秒），電流10倍（5秒）
	功耗	電壓回路功耗<0.1VA（每相）電流回路功耗< 0.5VA（每相）
	阻抗	電壓回路阻抗> 500kΩ；電流回路阻抗< 20mΩ
	頻率	50Hz或60Hz(出口項目需標明電網頻率)
電能計量		正負有功、無功電能計量
輸出	數字通訊接口	標配一路RS-485接口，MODBUS-RTU規約；可選PROFIBUS-DP接口（型號后綴加“P”）
輸出	脈沖輸出（標配）	1路或2路電能脈沖輸出（集電極開路的光耦輸出）
工作環境		-10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m
隔離耐壓		電源/輸入/輸出之間耐壓>2kV

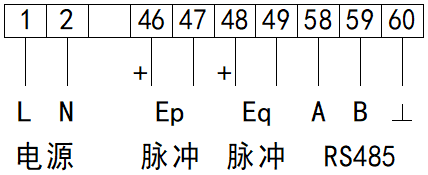

◇ 輔助電源、電能脈沖輸出、數字通訊

2023-03-10_135621

注：60#端子為通訊地，可接屏蔽線的屏蔽層或不接線，切不可接柜體地（否則打耐壓或雷擊時易損壞儀表通訊口）。

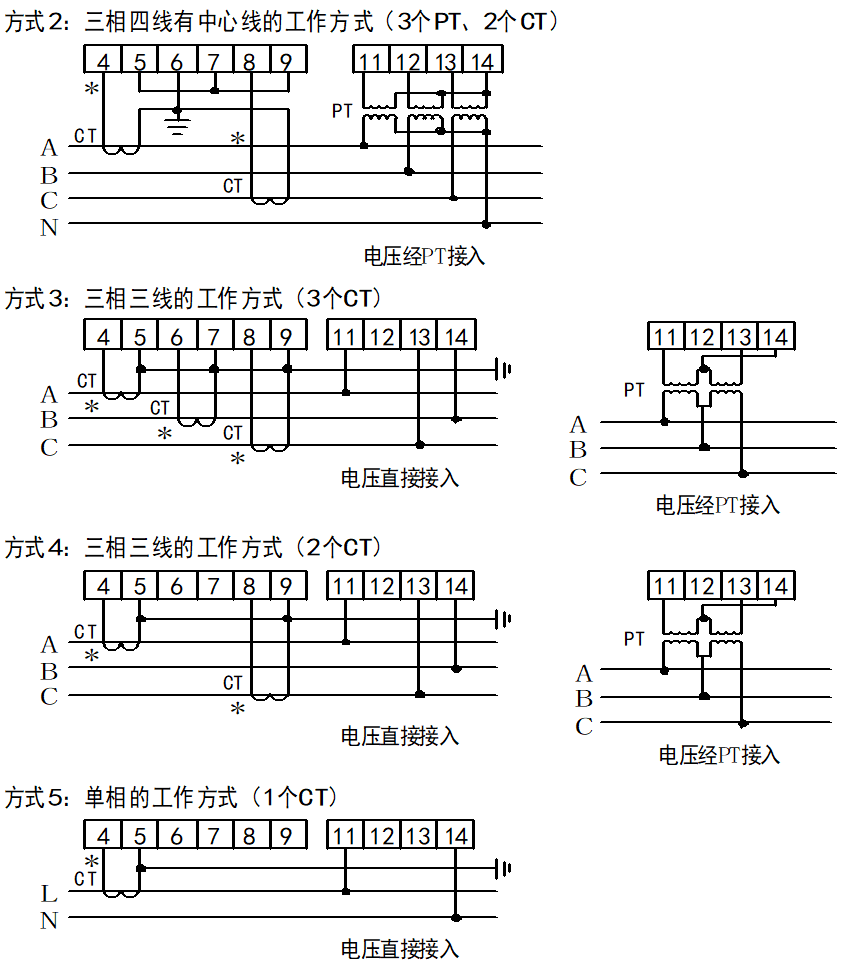

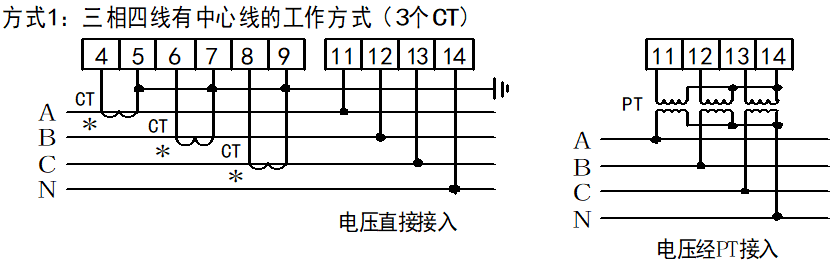

信號輸入

2023-03-10_135712

2023-03-10_135736

注：“*”為各相電流進線端，接CT二次的S1端，另一端可接地。

具體接線方式請參照產品隨機接線圖。

應用說明

輸入電壓應不高于產品的額定輸入電壓（100V或380V）的120％，否則應考慮使用PT。
標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式。
要確保輸入電壓、電流接線正確（按樣本的標準接線方式），相序一致，否則會出現功率顯示和電能計量錯誤。
儀表的編程設置，輸入網絡NET應該同所測量的負載的接線方式一致，不然會導致儀表測量顯示的電壓或功率不正確。輸入網絡NET設置為三相三線時，電壓測量和顯示的為線電壓；設置為三相四線時，電壓測量和顯示的為相電壓，可切換顯示線電壓。

訂貨時，請?jiān)敿?xì)寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出要求、訂貨數量等相關內容。

例1：

型號：PD204E-2S4

輔助電源：AC 220V

輸入變比：10kV/100V 500A/5A

電力網絡：三相三線

通訊：RS485/MODBUS-RTU

訂貨數量：10臺

例2：

型號：PD204E-9S4

輔助電源：AC 220V

輸入變比：220V/380V（相/線電壓） 200A/5A
