PD204Z網絡電力儀表

PD20系列智能電力儀表

PD204Z網絡電力儀表是一種具有可編程測量、顯示、數字通訊和多種輸出功能于一體的電力儀表。通過對電網中的電壓、電流回路的交流采樣，經過運算處理后實現對電網中三相電壓、三相電流、有功功率、無功功率、功率因數、頻率和四象限電能的高精度測量和顯示；儀表具有多種擴展功能模塊：數字通訊模塊、數字量開關模塊、電能脈沖模塊和模擬輸出模塊，可根據需要靈活選用。RS485的數字接口可實現儀表組網絡通訊功能；2路電能脈沖輸出和1～4路模擬量（4～20mA）輸出功能可實現電能和電量的變送輸出功能；4～16路開關量輸入和2～4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能）。

PD204Z 網絡電力儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件，PD204Z系列網絡電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成業界不同PLC、工業控制計算機通訊軟件的組網。產品符合GB 22264.1-2008《安裝式數字顯示電測量儀表第1 部分：定義和通用要求》和企標Q/320281DEA02-2012中相關要求。

規格型號一覽表

推薦產品

技術指標

接線方式

訂貨說明

型號	基本功能	顯示方式	擴展功能				開孔尺寸
			數字通訊	電能脈沖（標準配置）	變送輸出（選擇配置）	開關量輸入/輸出（選擇配置）
PD204Z-2SY□	電力網絡中U、I、P、Q、S、PF等 26種電量參數全部測量和電能計量	LCD顯示	標配一路RS485接口， MODBUS-RTU規約，增強型（后綴加“+”）可配2路RS485接口；可選PROFIBUS-DP（型號后綴加“P”）	2路電能脈沖輸出	1路或4路4～20mA	4路或6路開入 2路或4路開出	111×111mm
PD204Z-2S4□		3排LED顯示
PD204Z-9SY□		LCD顯示					91×91mm
PD204Z-9S4□		3排LED顯示
PD204Z-3SY		LCD顯示			1路4～20mA	4路開關量輸入 2路開關量輸出	76×76mm
PD204Z-3S4		3排LED顯示
PD204Z-ASY		LCD顯示			1路4～20mA (不能和2路DO同時選)	4路開關量輸入 2路開關量輸出	67×67mm
PD204Z-AS4		3排LED顯示
PD204Z-2S4K		3排LED顯示			可同時監測16路開關輸入狀態 （無變送輸出和開關量輸出可選）		111×111mm
PD204Z-2FY□	電力網絡中全部電量參數測量以及分時復費率電能計量	LCD顯示			1路或4路4～20mA	4路或6路開入 2路或4路開出	111×111mm
PD204Z-9FY□		LCD顯示					91×91mm
PD204Z-3FY□		LCD顯示			1路4～20mA	4路開關量輸入 2路開關量輸出	76×76mm
PD204Z-2HY□	電力網絡中全部電量參數測量以及諧波監測	LCD顯示			1路或4路4～20mA	4路或6路開入 2路或4路開出	111×111mm
PD204Z-9HY□		LCD顯示					91×91mm
PD204Z-3HY□		LCD顯示			1路4～20mA	4路開關量輸入 2路開關量輸出	76×76mm
PD204Z-2AY□	電力網絡中全部電量參數測量、分時復費率電能計量以及諧波監測	LCD顯示			1路或4路4～20mA	4路或6路開入 2路或4路開出	111×111mm
PD204Z-9AY□		LCD顯示					91×91mm
PD204Z-3AY□		LCD顯示			1路4～20mA	4路開關量輸入 2路開關量輸出	76×76mm

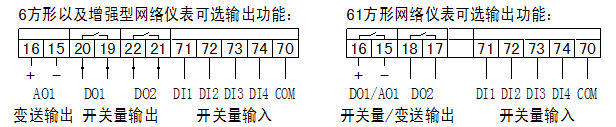

注：6方形和61方形儀表尺寸較小，無增強型，也不可選PROFIBUS-DP接口。

PD204Z-2AY

PD204Z-9AY

PD204Z-3AY

◇ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2～47次諧波含量監測。
◇ 計量：有功、無功電能計量，可編程設置8時段4費率分時計量。
◇ 顯示：白底黑字大屏幕LCD顯示，清晰美觀。
◇ 數字通訊： RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
◇ 開關量輸入輸出模塊（選擇配置）：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。
◇ 模擬量變送模塊（選擇配置）：可選1路或4路（6方形表為1路）可編程設置4～20mA輸出，可實現傳統變送器功能。
◇ 適用于進線回路中電參數的完整監測和管理。

PD204Z-2HY

PD204Z-9HY

PD204Z-3HY

◇ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數，電壓、電流通道2～47次諧波含量監測。
◇ 計量：有功、無功電能計量。
◇ 顯示：白底黑字大屏幕LCD顯示，清晰美觀。
◇ 數字通訊： RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
◇ 開關量輸入輸出模塊（選擇配置）：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。
◇ 模擬量變送模塊（選擇配置）：可選1路或4路（6方形表為1路）可編程設置4～20mA輸出，可實現傳統變送器功能。
◇ 適用于進線回路中電參數的完整監測和管理。

PD204Z-2SY
PD204Z-9SY
PD204Z-3SY
PD204Z-ASY

◇ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。
◇ 計量：有功、無功電能計量。
◇ 顯示：白底黑字大屏幕LCD顯示，清晰美觀。
◇ 數字通訊： RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
◇ 開關量輸入輸出模塊（選擇配置）：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。
◇ 模擬量變送模塊（選擇配置）：可選1路或4路（6方形和61方形表為1路）可編程設置4～20mA輸出，可實現傳統變送器功能。
◇ 適用于各種進線回路、大容量配出回路中電參數的監測和管理。

PD204Z-2S4
PD204Z-9S4
PD204Z-3S4
PD204Z-AS4

◇ 測量：三相電力網絡的U、I、P、Q、S、PF、F等全部電量參數。
◇ 計量：有功、無功電能計量。
◇ 顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。
◇ 數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。
◇ 電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。
◇ 開關量輸入輸出模塊（選擇配置）：可選4路或6路開關狀態輸入監視和遙信，2路或4路可編程報警開關輸出或遙控開關輸出。
◇ 模擬量變送模塊（選擇配置）：可選1路或4路（6方形和61方形表為1路）可編程設置4～20mA輸出，可實現傳統變送器功能。
◇ 適用于各種進線回路、大容量配出回路中電參數的監測和管理。

技術參數		指標
精度等級		U、I、F為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為2級
顯示方式		LCD/LED切換或循環顯示（可編程設置）
電源	工作范圍	AC、DC 85V～265V
電源	功耗	≤8VA
輸入測量	網 絡	三相四線、三相三線2CT、三相三線3CT
	額定值	線電壓：AC100V（經PT）、380V、480V；電流：AC1A、5A（訂貨時標明電壓、電流變比）
	過負荷	持續：1.2倍瞬時：電壓2倍（10秒），電流10倍（5秒）
	功耗	電壓回路功耗< 0.1VA（每相）電流回路功耗< 0.5VA（每相）
	阻抗	電壓回路阻抗> 500kΩ；電流回路阻抗< 20mΩ
	頻率	50Hz或60Hz(出口項目需標明電網頻率)
	諧波	電壓、電流2～47次諧波含量監測；電壓、電流各通道THD（總諧波失真）電力質量分析
電能計量		正負有功、無功電能計量，復費率表可編程設置8個時段4種費率
分時計量時鐘準確度		誤差≤0.5s/d

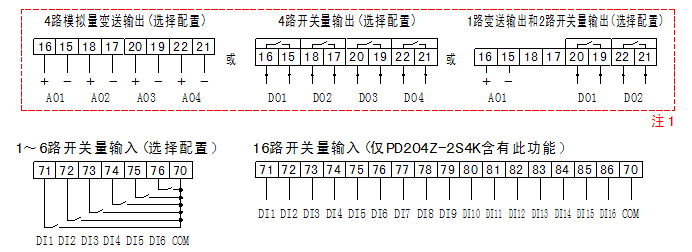

擴展功能	數字通訊接口	標配一路RS-485接口，MODBUS-RTU規約（增強型網絡表可配2路RS485接口）；可選PROFIBUS-DP接口（型號后綴加“P”）
	脈沖輸出（標配）	2路電能脈沖輸出（集電極開路的光耦輸出）
	模擬量輸出（選配）	1路或4路DC 4～20mA的模擬量變送輸出
	開關量輸入（選配）	4～16路開關量輸入，干接點方式
	開關量輸出（選配）	2路或4路常開觸點的繼電器輸出（增強型、6方形和61方形表為2路輸出），繼電器觸點容量：AC220V/5A
工作環境		-10～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m
隔離耐壓		電源/輸入/輸出之間耐壓>2kV

（1）輔助電源

網絡儀表具備通用的（AC/DC）電源輸入接口，儀表極限的工作電壓為AC/DC85～265V，請保證所提供的電源適用于該系列產品，以防止損壞產品。
說明：
A.采用交流電源建議在火線一側安裝1A的保險絲。
B.對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及安裝快速脈沖群抑制器。

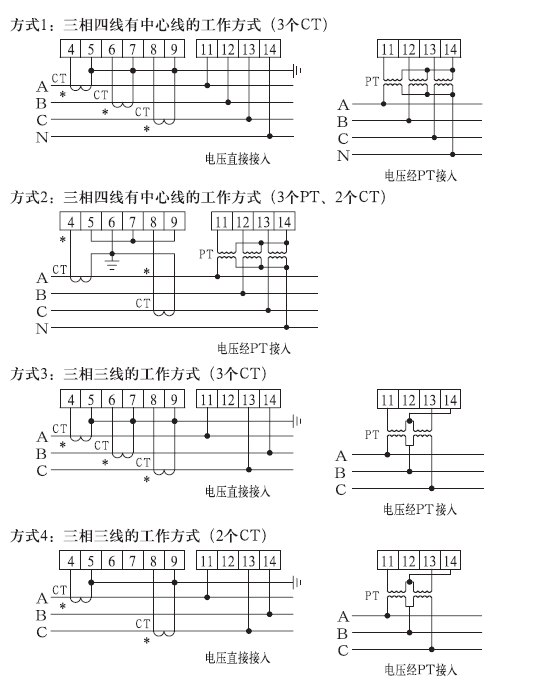

（2）信號輸入：網絡電力儀表采用了每個通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。
