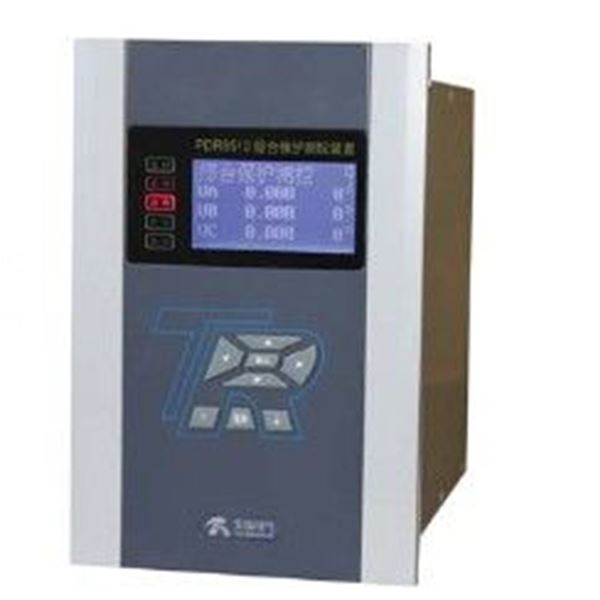

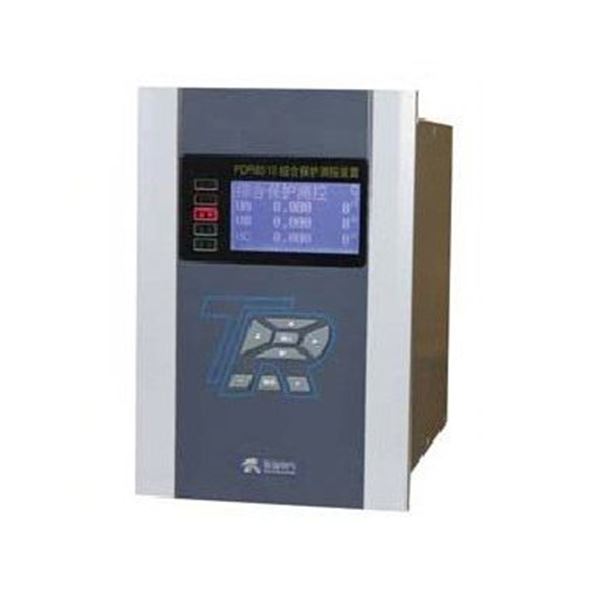

PDR8500系列保護測控裝置

PDR8500系列綜合保護裝置

PDR8500系列保護測控裝置適用于35KV及以下電壓等級的線路、母聯、電容器、電動機、廠用變的保護、測量、控制以及備用電源自投功能，既可以分散在開關柜就地安裝，也可以集中組屏安裝，提供通訊接口，可以和其它保護、自動化設備一起，通過通訊接口組成自動化系統。

引用標準

GB6162-85 《靜態繼電器及保護裝置的電氣干擾試驗》
GB7261-87 《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 《計算機站場地技術條件》
GB 14258-93 《繼電保護和安全自動化裝置技術規程》
GB 50062-92 《電力裝置的繼電保護和自動化裝置設計規范》
DL/T 527-2002 《靜態繼電保護裝置逆變電源技術》
IE870-5-103 《繼電保護信息接口標準》
GB /T15145-94 《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及系統和接口（電氣特征）》
GB /T17626.2 《靜電放電抗擾度試驗》
GB /T17626.3 《射頻電磁場輻射抗擾度試驗》
GB/T17626.4 《電快速瞬變脈沖群抗擾度試驗》
GB/T17626.5 《浪涌沖擊抗擾度試驗》
GB /T17626.6 《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 《工頻磁場抗擾度試驗》
GB /T17626-1998 《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置的沖擊與碰撞試驗》

裝置特點

技術指標

選型說明

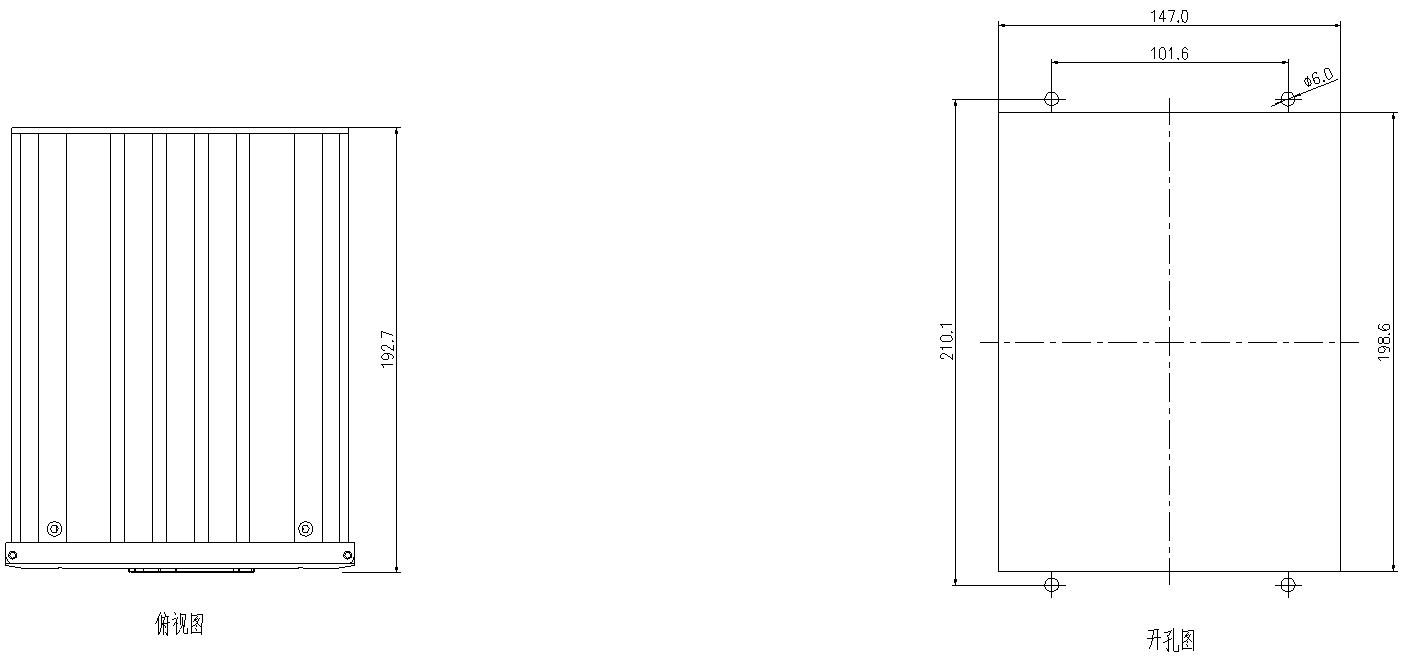

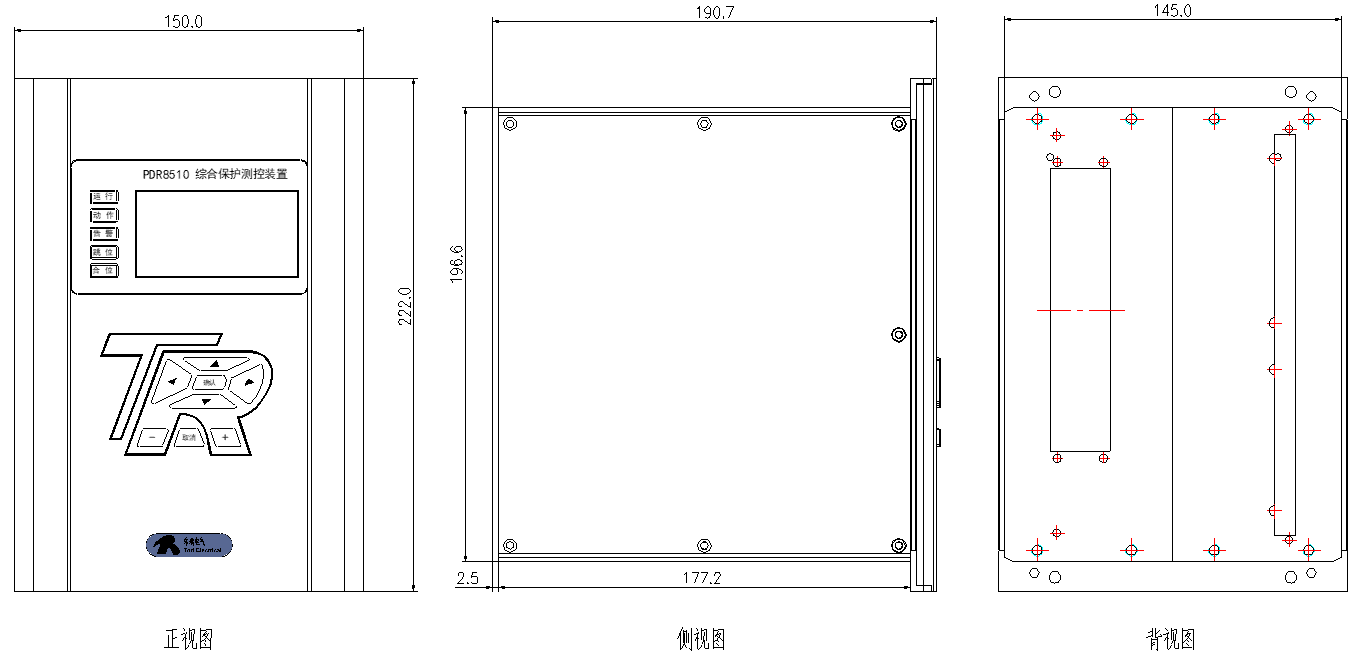

外形、開孔尺寸及安裝方式

1）裝置供電電源為交直流通用；

2）采用全封閉式結構，具有良好的抗震、防塵性能；

3）小型化設計、體積小、重量輕、外形美觀、安裝方便；

4）全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便；

5）完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持；

6）裝置配備1路RS485通訊接口，并集成了MODBUS標準通訊規約；

7）裝置可配備1路以太網通訊接口，采用IEC60870-5-103規約傳輸故障錄波文件；

8）外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能；

9）具有完整的斷路器操作回路。

1.技術參數

技術參數	技術指標
裝置工作電源	AC220V、DC220V或DC110V (通用型)，DC48V（定制型）
功率消耗	工作電源：正常工作時，功耗不大于5W；保護動作時，功耗不大于10W
	交流電壓回路：功耗< 0.5VA/相
	交流電流回路：IN =5A時，功耗< 1VA/相；IN=1A時，功耗<0.5VA/相
額定輸入技術數據	交流電壓：400V 或100V(訂貨時注明)
	交流電流：5A或1A(訂貨時注明)
	頻率：50Hz
精確工作范圍	電壓：0.5V～1.2Un
	電流：0.08In～20In
	頻率：0.9Fn～1.1Fn
	時間：0～100s
保護部分精度	定值誤差 ≤±5%
	時間誤差<±5%整定時間或35ms
	整組動作時間誤差≤35ms
	頻率誤差≤±1%
測控部分精度	交流量誤差≤±0.5%
	有功無功誤差≤±1%
	溫度測量誤差≤±1.5℃
	頻率誤差≤±1%
開關量輸入	輸入類型：無源
	光電隔離輸入數量：8路
	操作電源：AC220V、DC220V、DC110V或DC48V（訂貨時注明）
開出接點	輸出類型:無源(空接點)
開出接點	觸點額定載流容量：250VAC/5A或220VDC/5A
數字通訊接口	接口數目：1路
	通訊接口類型：RS485或以太網
	傳輸方式：異步
	通訊協議：MODBUS或IEC60870-5-103
	通訊介質：雙絞線或超五類線

2.環境參數

電氣環境

絕緣電阻
在正常試驗大氣條件下，裝置的帶電電路部分和非帶電金屬及外殼之間，以及電氣無聯系的各電路之間，用開路電壓500V的兆歐表測量絕緣電阻值；正常試驗大氣條件下，各回路絕緣電阻應不小于100MΩ。
介質強度
在正常試驗大氣條件下，裝置能承受頻率為50Hz，試驗電壓2000V歷時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。
沖擊電壓
在正常試驗大氣條件下，裝置的直流輸入回路、交流輸入回路、信號輸出觸點諸回路對地以及回路之間，能承受(1.2/50)μs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV，無絕緣損壞。
脈沖群干擾
裝置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)規定的1MHz和100kHz脈沖群干擾試驗。試驗嚴酷等級為Ⅲ級，試驗電壓共模2.5kV，差模1kV。
輻射電磁場干擾
裝置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗，即試驗場強為10V/m。
靜電放電干擾
裝置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中規定的嚴酷等級為IV級，即接觸放電試驗電壓為8kV、允許偏差±5%，空氣放電試驗電壓為15kV、允許偏差±5%的靜電放電干擾試驗。
快速瞬變干擾
裝置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中規定的嚴酷等級為IV級快速瞬變干擾試驗，即試驗電壓為4kV，允許偏差±10%。

自然環境
工作溫度：-25℃～70℃
存儲溫度：-40℃～+85℃
濕度：5～95%RH
機械環境

工作條件：能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應；
運輸條件：能承受嚴酷等級為Ⅰ級的振動耐久、沖擊耐久、碰撞。

裝置型號	裝置名稱	適用范圍	主要功能
PDR8510	綜合保護測控裝置	35KV及以下電壓等級進線柜、母聯柜，及變壓器、電容器饋出柜的綜合保護測控	保護功能：三段相間過流定時限保護、反時限過流保護、過負荷保護、三相一次重合閘保護、重合閘加速保護、相間充電保護、兩段式負序過流保護、零序過流保護、過壓保護、低壓保護、零序過壓保護、3路非電量保護等：遙測功能：三相電壓、零序電壓、三相電流(測量、保護)、零序電流、有功功率、無功功率、功率因數、頻率等參數；遙信功能：標配8路開入量采集(可擴展到24路，外加電源：DC110V、DC220V、DC48V、AC220V等): 控制功能：具有完整的斷路器操作回路(遙控或手動分合閘),還具有自保持及防跳功能，分合閘電流自適應功能：標配一路RS485接口，支持MODBUS-RTU協議，可進行遙控分合斷路器(在遠控權限下); 輔助指示和狀態輸出：跳位、合位、告警、動作指示，和保護告警、保護動作、裝置異常輸出等；
PDR8510L	綜合保護測控裝置	35KV及以下電壓等級進線柜、母聯柜，及變壓器、電容器饋出柜的綜合保護測控	1路以太網接口/MODBUS-TCP規約，記錄并存儲16組故障錄波文件，其余同上
PDR8520	電動機保護測控裝置	35kV及以下電壓等級異步電動機饋出柜的綜合保護測控	保護功能：啟動時間過長保護、兩段式定時限相間過流保護、兩段式負序過流保護、過負荷保護、零序過流保護、過壓保護、低壓保護、零序過壓保護、3路非電量保護等：遙測功能：三相電壓、零序電壓、三相電流(測量、保護)、零序電流、有功功率、無功功率、功率因數、頻率等參數；遙信功能：標配8路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等): 控制功能：具有完整的斷路器操作回路(遙控或手動分合閘),還具有自保持及防跳功能，分合閘電流自適應功能：標配一路RS485接口，支持MODBUS-RTU協議，可進行遙控分合斷路器(在遠控權限下); 輔助指示和狀態輸出：跳位、合位、告警、動作指示，和保護告警、保護動作、裝置異常輸出等：
PDR8520L	電動機保護測控裝置	35kV及以下電壓等級異步電動機饋出柜的綜合保護測控	1路以太網接口/MODBUS-TCP規約，記錄并存儲16組故障錄波文件，其余同上
PDR8530	電動機差動保護裝置	35kV及以下電壓等級異步電動機饋出柜的差動保護，配套1臺PDR8520電動機保護測控裝置共同構成異步電動機完整的全套保護與測控功能	保護功能：差動速斷保護、比率差動保護、TA斷線保護、4路非電量保護；遙測功能：采集電動機機端和中性端三相電流數據；遙信功能：11路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等): 控制功能：差動或非電量跳機端斷路器；標配一路RS485接口/MODBUS-RTU協議，用于遙測、遙信，不作遙控：輔助指示和狀態輸出：保護告警、保護動作指示和輸出：
PDR8540	變壓器差動保護裝置	35kV及以下電壓等級大容量變壓器饋出柜的差動保護，再配套2臺PDR8550變壓器后備保護測控裝置(高后備、低后備),共同構成變壓器完整的全套保護與測控功能	保護功能：差動速斷保護、比率差動保護、二次諧波制動保護、TA斷線保護、6路非電量保護；遙測功能：采集變壓器高低壓側三相電流數據；遙信功能：11路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等); 控制功能：差動或非電量跳高低壓側斷路器；標配一路RS485接口/MODBUS-RTU協議，用于遙測、遙信，不遙控；輔助指示和狀態輸出：保護告警、保護動作指示和輸出；
PDR8550	變壓器后備保護測控裝置	35kV及以下電壓等級大容量變壓器饋出柜的后備保護，配套PDR8540變壓器差動保護裝置，共同構成變壓器完整的全套保護與測控功能	保護功能：三段相間過流定時限保護、過負荷保護、過負荷閉鎖有載調壓、過負荷啟動風冷、零序過流保護、低壓保護、過壓保護、零序電壓保護等；遙測功能：三相電壓、零序電壓、三相電流(測量、保護)、零序電流、有功功率、無功功率、功率因數、頻率等參數；遙信功能：11路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等); 控制功能：具有完整的斷路器操作回路(手動分合閘+遙控合閘);標配一路RS485接口，支持MODBUS-RTU協議，可進行遙合斷路器(在遠控權限下); 輔助指示和狀態輸出：跳位、合位、告警、動作指示，和保護告警、保護動作、裝置異常輸出等；
PDR8560	備用電源自投裝置	35kV及以下電壓等級2路進線+母聯柜備用母線電源自投及自復	備投方案：母聯備投+自復、雙路電源的互為備投、主備電源備投+自復；遙測功能：采集I母和Ⅱ母的三相電壓、進線I和進線Ⅱ的AB線電壓、進線I和進線Ⅱ的A相電流；遙信功能：11路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等); 控制功能：根據備投邏輯和檢測狀態，自動跳合2路進線+母聯柜斷路器；標配一路RS485接口/MODBUS-RTU協議，用于遙測、遙信，不遙控；輔助指示和狀態輸出：保護告警、備投動作指示和輸出；
PDR8570	電壓監測裝置	35kV及以下電壓等級兩段母線電壓監測	保護功能：過壓保護、低壓保護、失壓判斷保護、接地保護、PT斷線告警；遙測功能：采集I母和Ⅱ母的三相電壓、兩段母線的零序電壓；遙信功能：11路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等); 控制功能：I母和Ⅱ母電壓異常輸出提示，一般不作控制；標配一路RS485接口/MODBUS-RTU協議，用于遙測、遙信；輔助指示和狀態輸出：保護告警指示和輸出；
PDR8580	PT并列監測裝置	35kV及以下電壓等級兩段PT母線并列以及電壓監測	保護功能：過壓保護、低壓保護、接地保護、PT斷線；遙測功能：采集I母和Ⅱ母的三相電壓、兩段母線的零序電壓；遙信功能：11路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等); 控制功能：遙控或手動并列、解列；標配一路RS485接口/MODBUS-RTU協議，用于遙測、遙信、遙控；輔助指示和狀態輸出：保護告警、并列動作指示和輸出；
PDR8590	發電機差動保護裝置	50MW及以下容量發電機的差動保護，配套1臺PDR8520電動機保護測控裝置共同構成異步發電機完整的全套保護與測控功能	保護功能：差動速斷保護、比率差動保護、TA斷線保護、5路非電量保護；遙測功能：采集發電機機端和末端三相電流數據；遙信功能：11路開入量采集(外加電源：DC110V、DC220V、DC48V、AC220V等); 控制功能：差動或非電量跳機端斷路器；標配一路RS485接口/MODBUS-RTU協議，用于遙測、遙信，不用作遙控；輔助指示和狀態輸出：保護告警、保護動作指示和輸出；
PDR8000-DL	變配電綜合監控系統	35KV及以下電壓等級的配電站配電系統管理
