PDR8510綜合保護測控裝置

PDR8500系列綜合保護裝置

PDR8510綜合保護測控裝置適用于35KV及以下電壓等級的線路、變壓器、母聯、電容器出線間隔的綜合性保護、測量及控制，既可以分散在開關柜就地安裝，也可以集中組屏安裝，并提供通訊接口，可以和其它保護、自動化設備一起，通過通訊接口組成自動化系統。

功能配置

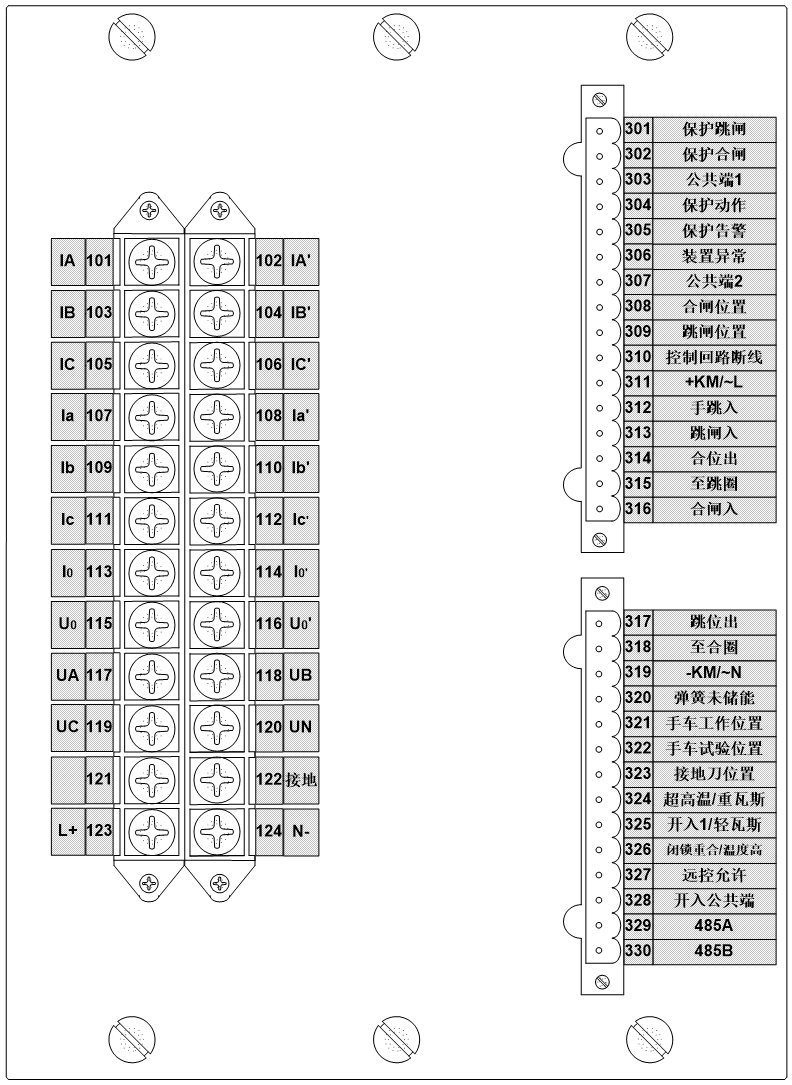

背板圖

功能	內容
保護功能	三段式相間過流
	低電壓閉鎖元件
	方向閉鎖元件
	負序電壓閉鎖元件
	過負荷保護
	三相一次重合閘
	加速保護
	充電保護
	兩段式負序過流
	零序過流報警/跳閘
	過壓保護
	低壓保護
	零序過壓保護
數據采集	電流、電壓、有功、無功、功率因數、頻率
數據采集	8路遙信量（外加電源：DC220V、DC110V、DC48V、AC220V等）
事件記錄	保護事件
	告警事件
	遙信變位事件
	操作記錄事件
	事件SOE
故障錄波功能	可記錄、存儲16組故障錄波文件（PDR8510L可具備故障錄波功能）
控制功能	就地/遠方分、合閘
控制功能	遠方保護投/退
操作箱（具有完整的斷路器操作回路）	跳位、合位指示
	自保持及防跳
	跳、合閘電流自適應
	控制回路斷線告警
通訊功能	RS485通訊接口/MODBUS協議
通訊功能	以太網通訊接口/IEC60870-5-103規約（PDR8510L可具備以太網接口）
