TR-FR系列剩余電流互感器
TRFS系列電氣火災監控系統
TR-FR系列剩余電流互感器 $c.title

  1. 適用于單回路剩余電流的傳感探測，與測控裝置配合使用；

  2. 采用環氧樹脂澆注，穩定性好；

  3. 采用超微晶材質，線性度好、靈敏度高，測量精度0.5級；

  4. 額定一次電流：1000mA，額定二次電流：0.5mA；

  5. 最大傳輸距離為20米；

外形尺寸
設備安裝

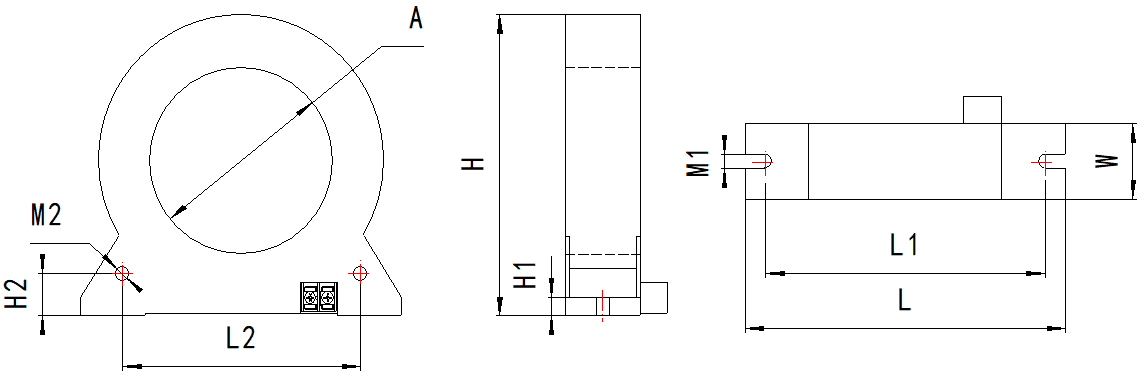

●圓孔型剩余電流互感器（適用電纜穿芯）外形尺寸

2023-03-08_115105

規格型號

外形尺寸

穿孔尺寸

底座安裝尺寸

側面安裝尺寸

建議應用

電流系統

L

W

H

A

L1

M1

H1

L2

M2

H2

TR-FR160

98

28

86

Φ46

87

5

6

72

Φ5

14

0~200A

TR-FR400

140

32

130

Φ80

124

6

8

105

Φ6

18

0~400A

TR-FR630

167

32

148

Φ100

153

6

8

129

Φ6

22

0~630A

TR-FR1000

188

32

172

Φ120

170

6

8

142

Φ6

20

0~1000A

TR-FR1250

225

32

206

Φ150

206

6

10

178

Φ6

34

0~1250A

TR-FR1500

296

40

274

Φ200

226

6

12

278

Φ8

44

0~1500A

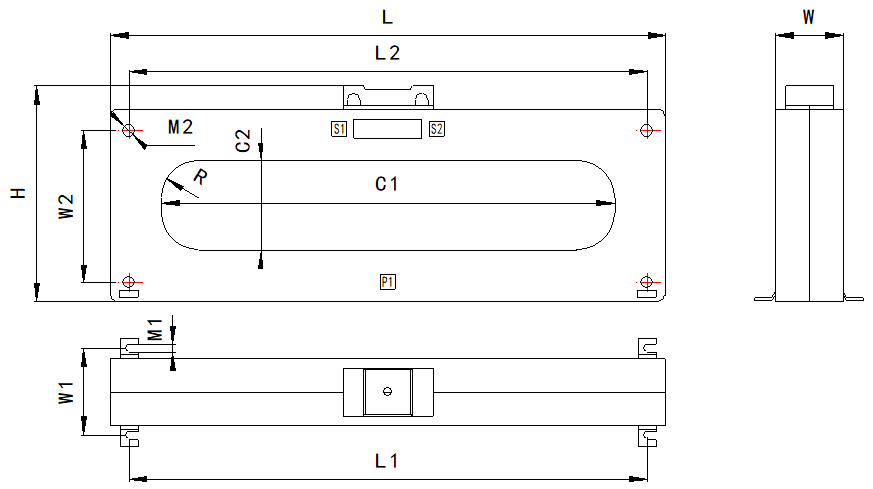

●方孔型剩余電流互感器（適用電纜或銅排穿芯）外形尺寸

2023-03-08_170520

規格型號

外形尺寸

穿孔尺寸

底座安裝尺寸

側面安裝尺寸

建議應用電流系統

L

W

H

C1×C2

L1

W1

M1

L2

W2

M2

TR-FR250F

198

45

99

150×35

177

58

5




0~250A

TR-FR630F

288

45

134

220×50

261

58

5




0~630A

TR-FR1000F

367

45

144

300×60

343

97

8

342.5

102.5

Φ8

0~1000A

TR-FR1600F

504

60

240

400×120

472

112

8

472

192

Φ8

0~1600A

TR-FR3200F

612

60

288

500×160

580

112

8

580

240

Φ8

0~3200A

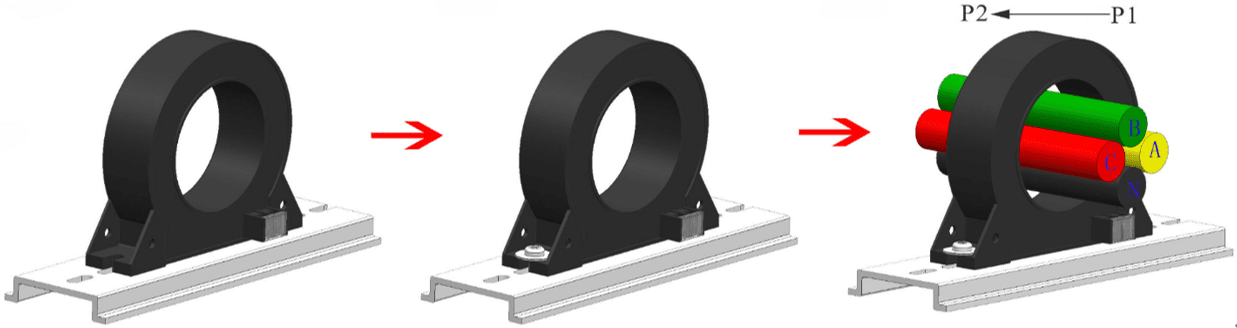

●圓孔型剩余電流互感器（適用電纜穿芯）安裝方式

TR-FR圓孔型剩余電流互感器一般采用底座安裝方式，只要在柜內合適的位置，開2個間距為L1，直徑=M1+1mm的圓孔（L1和M1的具體尺寸根據型號查外形尺寸表確定，也可安裝在導軌上），用兩個配套螺栓穿過平墊和固定孔，配合螺母把剩余電流互感器固定住，饋線回路的A、B、C、N電纜線必須要同一方向同時穿過剩余電流互感器(電機回路，同一方向同時穿過A、B、C三相電纜線即可)，P1進P2出。

2023-03-08_115223

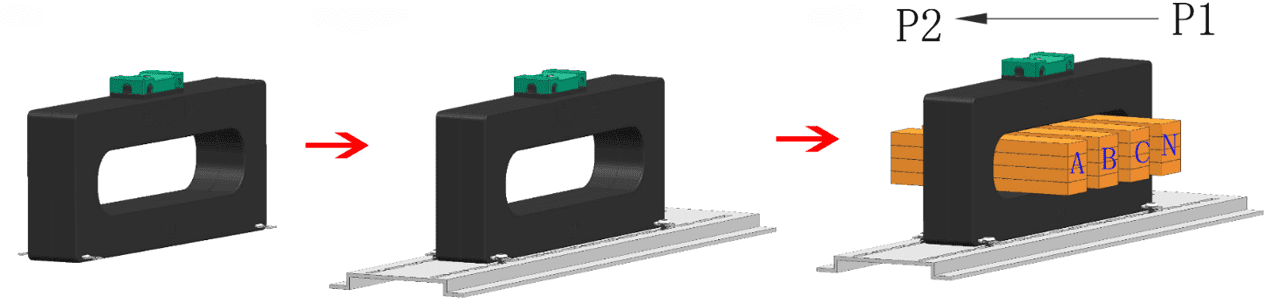

●方孔型剩余電流互感器（適用電纜或銅排穿芯）安裝方式

TR-FR方孔型剩余電流互感器配套有安裝支架，只要在柜內合適的位置開四個間距為L1×W1，直徑=M1+1mm的圓孔（L1、W1和M1的具體尺寸根據型號查外形尺寸表確定），用四個配套螺栓穿過平墊和固定孔，配合螺母把剩余電流互感器固定住，饋線回路的A、B、C、N銅排必須同一方向同時穿過剩余電流互感器(電機回路，同一方向同時穿過A、B、C三相銅排即可)，P1進P2出。

2023-03-08_115231
