功能特點
支持多達400個信號傳感器接入，滿足各類系統的需求；
主、備電源自動切換，確保系統穩定運行；
為信號傳感器提供DC24V安全電壓供電，有效保障系統穩定性、安全性；
實時接收系統信號傳感器中電壓、電流值等監控報警信號，并發出聲光報警、圖文指示狀態；
完整記錄并保存報警時間、報警位置、報警值等信息；
內置中文微型熱敏打印機，可打印帶時標的監控報警事件、故障報警事件；
大屏幕可觸控液晶顯示，人機界面友好；
支持遠程在線設定和修改信號傳感器參數；
具有兩級操作權限管理功能；
上行通訊支持1路RS485接口和1路以太網接口，下行通訊支持1~4路消防二總線接口。
技術參數 | 技術指標 | ||
通訊總線 | 下行通訊支持1~4路消防二總線(無極性，DC24V安全供電)； 上行通訊支持1路RS485接口和1路以太網接口 | ||
監控容量 | 連接1~4×100個監控終端(可通過CAN總線接口連接區域分機擴展) | ||
通訊距離 | 采用截面積≥2.5mm2的銅質導線時，通訊距離可達1200m， 可通過區域分機延長通訊傳輸距離 | ||
工作電源 | 主電源 | AC 220V±20%，頻率50Hz | |
備用電池 | 2節24V/7.5AH電池串聯（維持監控主機供電不小于8小時） | ||
功耗 | <200W | ||
顯示屏 | 10.2英寸觸摸LCD | ||
繼電器輸出 | 1路常開輸出；容量：AC250V/5A 或 DC30V/5A | ||
軟件環境 | Linux | ||
軟件操作分級 | 一般用戶、管理用戶級別 | ||
打印功能 | 內置中文微型熱敏打印機 | ||
事件記錄 | 10000條 | ||
安裝方式 | 壁掛式安裝（使用膨脹螺絲） | ||
絕緣能力 | 電源端子對機殼電阻>50MΩ，輸出端子對機殼電阻>20MΩ， 電源與機殼之間耐壓>AC1500V，輸出端子與機殼之間耐壓>AC500V | ||
環境 條件 | 運行溫度 | -10℃～55℃ | |
存儲溫度 | -25℃～70℃ | ||
相對濕度 | ≤93%，無凝露、無腐蝕性氣體場所 | ||
海拔高度 | ≤2500m | ||
注：若需要監控容量>400點，可選擇通過CAN總線接口連接區域分機擴展，具體要求可與我公司工程技術部（0510-86250305）溝通。
型號 功能 | TRFP-B100 | TRFP-B200 | TRFP-B300 | TRFP-B400 |
通訊總線（消防二總線） | 1路 | 2路 | 3路 | 4路 |
監控信號傳感器容量 | 100個 | 200個 | 300個 | 400個 |
TRFP-B消防設備電源狀態監控器的箱體外形尺寸為：500(L)×600(H)×180(W)mm

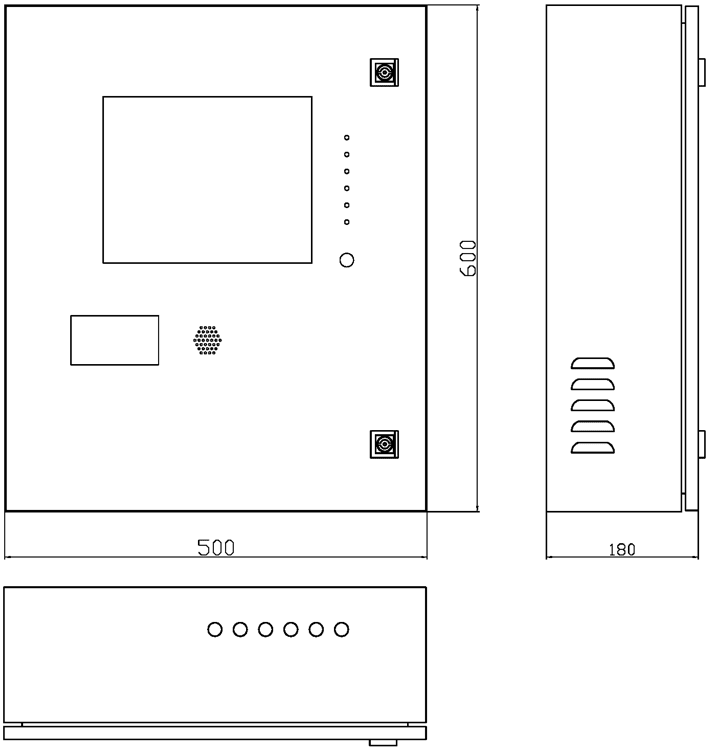

圖1.1 尺寸示意圖

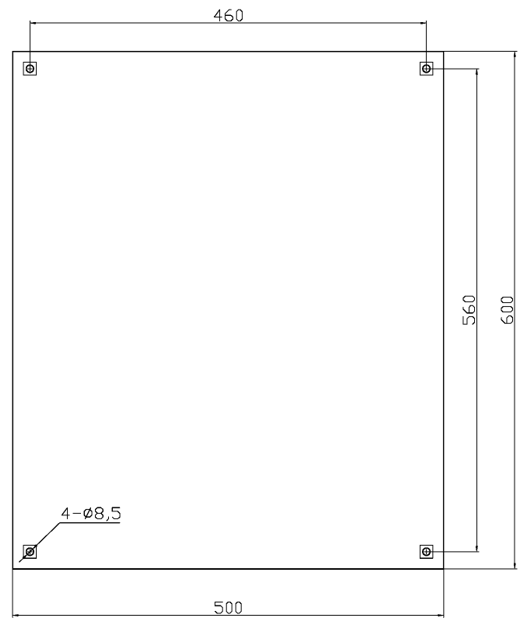

圖1.2 安裝示意圖
安裝環境
設備應安裝在干燥、清潔、遠離熱源和強電磁場的地方。
安裝位置
消防設備電源狀態監控器優先安裝在消防控制室內；若沒有消防控制室，也可安裝在有值班人員的變配電所（或配電室）墻壁上。
安裝方式
TRFP-B系列消防設備電源狀態監控器采用壁掛安裝的方式。確定好設備安裝位置后，上端距地約1.5m處，用直徑為12mm的沖擊鉆鉆頭在墻體上鉆4個間距為460mm（橫向）×560mm（縱向）的膨脹螺栓安裝孔，然后用4個M8膨脹螺栓，把設備可靠地固定在墻壁上。
