PDR8000-CW電氣接點無線測溫系統主要應用于高壓電傳輸、應用的行業，例如電力、鋼鐵、采礦、石油、化工等行業的高壓開關柜、變壓器、高壓電纜等高壓設備的觸頭、母排等電氣接點的溫度在線監測報警。該系統是一套專門用于在線監測高壓電接點溫度并對高溫過熱情況及時報警的信息系統。該系統的無線測溫傳感器網絡基于ZigBee技術，具有自動搜索無線終端信號的功能，對于無線終端測量的信號進行傳輸，可在現場實時顯示并送到監控設備進行相應的處理。該系統的傳感器安裝在一些關鍵部位對溫度參數進行實時的監測，并將監測的數據通過無線網絡傳輸?shù)浆F(xiàn)場監測裝置顯示、保存，還可以傳輸?shù)奖O(jiān)控設備進行相應的處理，以備以后的事故和工藝分析查用?，F(xiàn)場監測裝置和上位機管理系統可同時對被監測參數進行實時顯示、存儲和數據記錄、信息分析，對超限的參數可以實現聲光報警。操作人員和管理人員可以根據需要對當前和歷史的數據信息查詢，查詢內容可以是列表方式，也可以使數據趨勢曲線。通過對歷史數據的查詢和分析，可以對被監測設備的情況比較全面的了解，從而可以判斷設備的正常與否，為安全生產提供可信的實時依據和歷史依據。
電力系統高壓設備在長期運行過程中常出現表面氧化腐蝕、緊固螺栓松動，觸點和母線排連接處老化等問題，造成設備過熱甚至出現嚴重事故。而開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫，傳統的測溫方式都無法有效地解決這個問題。PDR8000-CW電氣接點無線測溫系統將溫度傳感器安裝到開關柜內的帶電接頭觸點上，在線測量該點溫度后，以無線方式將數據上傳，集中顯示，并實現超溫報警，以便及時消除事故隱患。該系統采用低功耗設計、無線測溫等技術，具有隔離徹底、安裝方便、抗干擾能力強、工作可靠等特點。
JJF 1171-2007 《溫度巡回檢測儀校準規范》
NB/T42086-2016《無線測溫裝置技術要求》
GB/T 2423.1-2008 《電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫》
GB/T 2423.2-2008 《電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫》
實時采集：采用無線測溫傳感器對被測設備的溫度進行實時采集，定期傳輸；
無線傳輸：通過無線測溫傳感器的單片微處理器將被測設備溫度由溫度傳感器轉換成數字信號，再通過無線發射接收模塊傳遞至讀寫器，通過微處理器將采集到的溫度信息，通過485通訊模塊上傳到無線測溫裝置或直接上傳到監控設備。
集中監控：各監控回路的監控點組成獨立的子系統，24小時實時自動巡檢；
集中顯示：通過監控設備上所配備的觸控面板液晶屏，對所有監控點的溫度信息以圖文、曲線的形式呈現出來，清晰明了；
警情管理：監控回路監控點溫度越限后實時聲光報警，提醒人工介入、及時排除故障隱患，同時提供對警情的記錄、查詢、打印等功能；
遠程設置：各控制點的報警閥值等參數，可以在溫度監控設備上輕松完成設置；
遠程控制：當監測到控點溫度出現異常而報警時，可以通過溫度監控設備進行遠程消音；排除掉故障隱患后，可以通過溫度監控設備進行遠程復位，解除報警狀態提示。

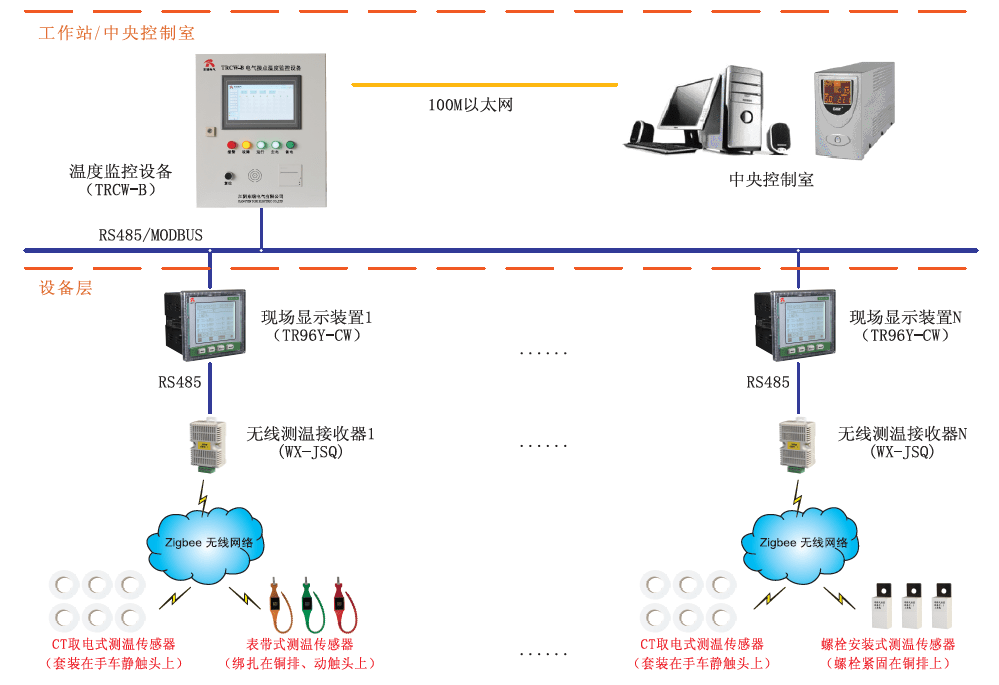

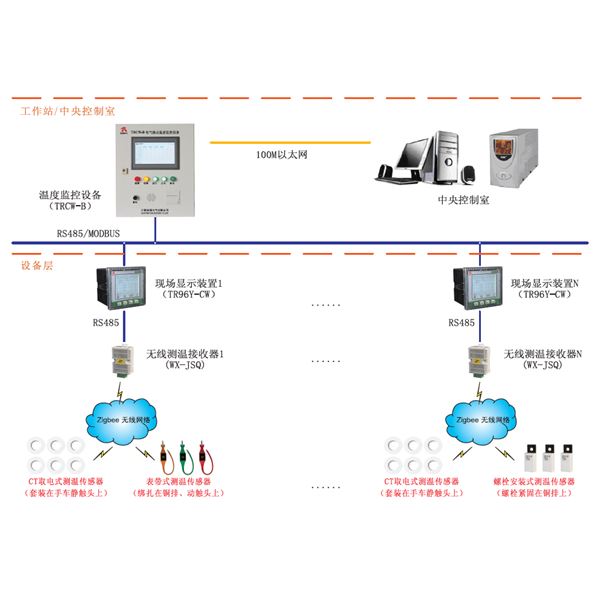

系統采用一臺壁掛式電氣接點溫度監控設備（型號：TRCW-B，預留以太網接口可上傳至監控室后臺計算機），通過RS485總線方式與分散安裝在配電柜上的無線測溫監控裝置（TR96Y-CW）實現數據交換（就地不設測溫監控裝置時，則與無線測溫接收器WX-JSQ實現數據交換），每個無線測溫接收器可接收1-12只無線測溫傳感器的溫度信號，系統的溫度監控設備在線監測、記錄、分析所有無線溫度傳感器的溫度數據，系統可以支持聲光報警。
TRCW-B電氣接點溫度監控設備，通過4路RS485總線與TR96Y-CW無線測溫裝置（或WX-JSQ無線測溫接收器）連接，每路RS485總線所連接的測溫裝置不大于64個，完成控制命令下發和報警信號上傳這一完整過程。RS485總線宜采用ZR-RVSP 2×1.5mm2（阻燃型銅芯導體聚氯乙烯絕緣雙絞型屏蔽軟電線，每芯截面積為1.5mm2），通訊距離可達400米。
注：若溫度監控設備放置在配電室的配電柜旁（距離無線測溫點≤80米），考慮到現場施工方便，監控設備與分散安裝在各高壓柜上的測溫裝置之間的通訊連接也可采用無線模式。
產品名稱及外形圖片 | 規格型號 | 外形尺寸 （單位：mm） | 安裝方式 |
電氣接點溫度監控設備

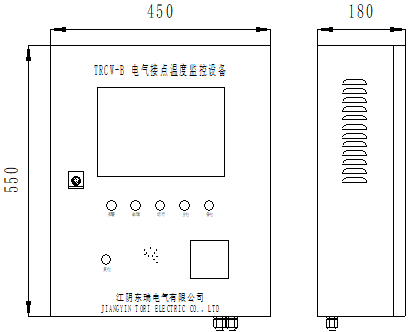

| TRCW-B | L450×H550×W180 | 用設備配套的4個M8膨脹螺栓，把設備可靠地固定在墻壁上 |
無線測溫裝置

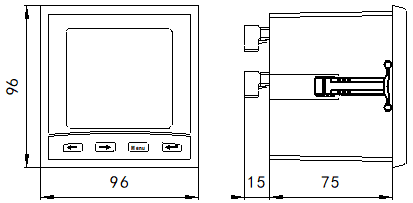

| TR96Y-CW | L96×H96×W100 | 面板嵌入式安裝(配套固定卡)，開孔尺寸：91×91mm |
無線測溫接收器

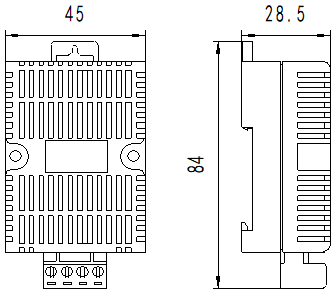

| WX-JSQ | L45×H84×W28.5 | 卡裝在35mm標準導軌上 |
圓環形無線測溫傳感器（CT取電）

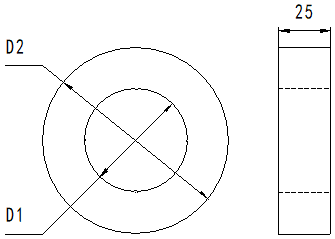

| WX-101 | D1：35.1mm D2：85.0mm | 套裝在Φ35mm的手車靜觸頭上 |
WX-102 | D1：49.1mm D2：90.0mm | 套裝在Φ49mm的手車靜觸頭上 | |
WX-103 | D1：55.1mm D2：91.0mm | 套裝在Φ55mm的手車靜觸頭上 | |
WX-104 | D1：79.1mm D2：114.0mm | 套裝在Φ79mm的手車靜觸頭上 | |
WX-105 | D1：109.1mm D2：146.0mm | 套裝在Φ109mm的手車靜觸頭上 | |
螺栓安裝式無線測溫傳感器（內置電池供電）

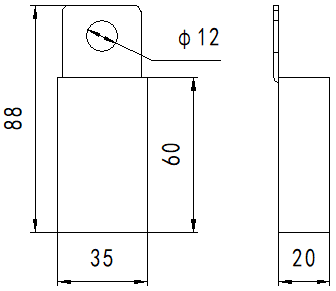

| WX-106 | L35×H88×W20 | 用M10左右的螺栓（螺栓尺寸大于Φ12mm安裝孔的情況，須特殊定制），緊固在母排、電纜等搭接點處。 |
表帶式無線測溫傳感器（內置電池供電）

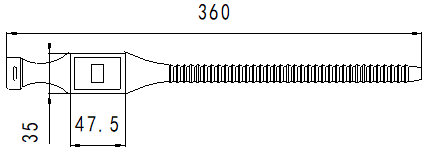

| WX-107 | L360×H20×W35 | 用測溫傳感器上的自帶表帶，綁扎于母排、動觸頭等需要測溫的電氣接點附近。 |
注：此頁產品的詳細資料，請參見我公司產品手冊的《終端分冊》D22~ D25頁內容。
