REM系列導軌式安裝電能表是我公司集多年的電能表設計應用經驗，所推出的新一代微型化智能電能表。REM系列電 能表包括REM101(單相/2模數)、REM201(單相/4模數)和REM203(三相/7模數)三種規格。該系列電能表采用國際先進的芯片 及技術設計而成，具有脈沖輸出功能，可用RS-485通訊接口與微機實現通訊，極大地方便了用電自動化管理。在保證質量 和穩定性的前提下，該系列電能表具有體積小巧、安裝方便（采用DIN35mm導軌安裝）等優點，并且具有極高的精度和良 好的抗電磁干擾性能， 完全符合部標DL/T614-2007和國標GB/T17215.301-2024中1級和2級電子式電能表的相關技術要求。
*
項目 | 指標 | ||
REM101 | REM201 | REM203 | |
精確度等級 | 電流、電壓：0.5級，有功電能：0.5級 | ||
參比電壓Un | 單相：AC 220V | 三相四線：AC220V×3 | |
電流規格 | 直接接入：10(60)A | 直接接入：10(40)A、20（80）A；經CT接入：1.5（6）A | |
參比頻率 | 50Hz或60Hz（出口項目需標明電網頻率） | ||
工作電壓范圍 | 正常工作電壓：150V～265V | ||
功耗 | <5VA | ||
時鐘準確度 | 誤差≤0.5s/d | ||
電能脈沖輸出 | 標配一路有功電能脈沖輸出；無源輸出，外接電源DC5～24V | ||
通訊 | 標配一路 RS485 接口，支持 MODBUS-RTU 協議、DL/T645-07 規約、DL/T645-97 規約（訂貨標明） | ||
工作環境 | -20～60℃，相對濕度≤93%，無腐蝕氣體，海拔高度≤2500m | ||
安裝方式 | 采用35mm標準導軌安裝方式 | ||
外形尺寸 | 36×86×62mm | 76×89×76mm | 126×97×76mm |

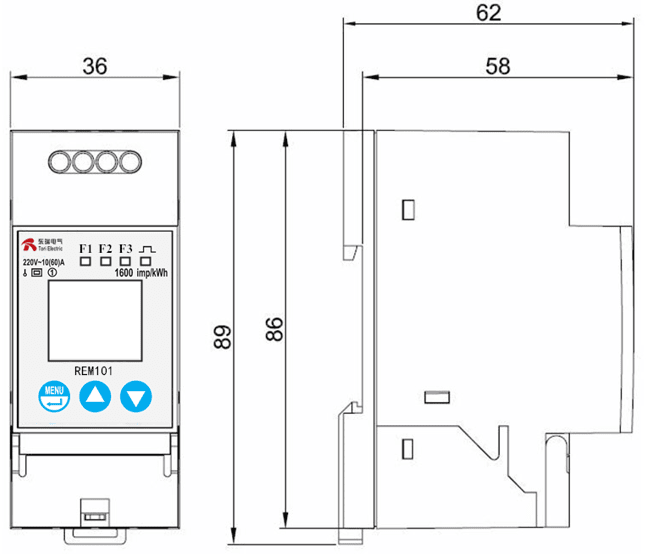

◆ REM101外形尺寸：

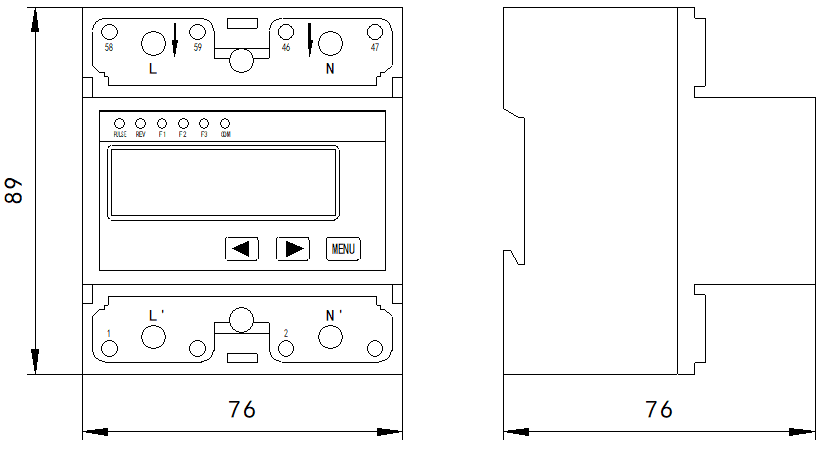

◆ REM201外形尺寸：

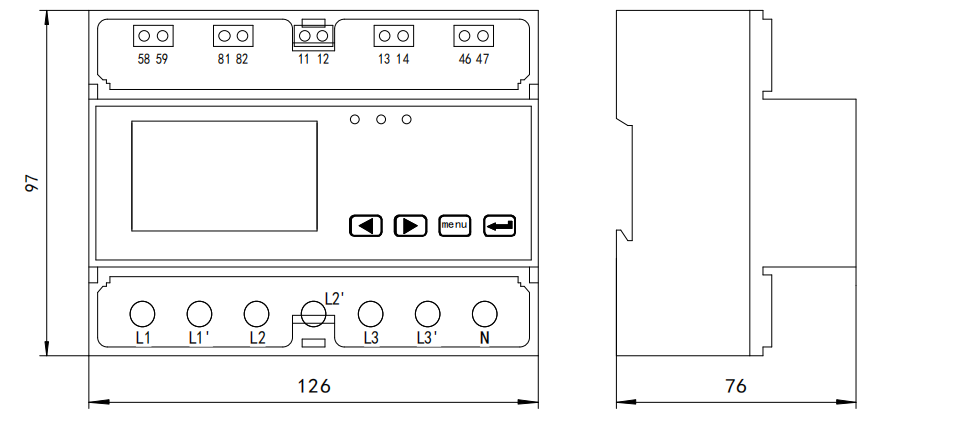

◆ REM203外形尺寸：
◆ 測量單相或三相電壓、電流，計量正、反向有功電能，并具有功率方向自動識別和指示功能；
◆ 可選分時復費率電能計量功能，可設置尖、峰、平、谷4種費率（單相表為峰、平、谷3種費率），日時段可設8個時段；
◆ 帶一路RS485通訊接口，MODBUS-RTU協議或DL/T645規約可選，帶一路有功電能脈沖輸出；
◆ 60A以下電流回路可直接接入，不需另配電流互感器；60A以上電流回路建議外配二次電流為5A的測量CT，二次線接入 （REM101不支持CT接入方式）；
◆ 電壓信號供電，不需要輔助電源；
◆ 7位寬溫型LCD顯示（REM101顯示位數為6位），數據輪顯；
◆ 體積小巧，35mm標準導軌安裝方式 。
REM系列導軌式安裝電能表支持一次接入（直接接入）和二次接入（經電流互感器CT接入）兩種接線方式。

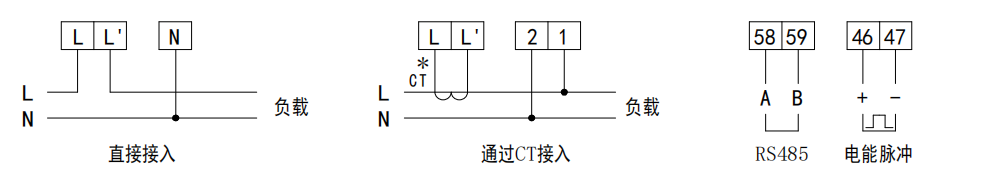

◆單相導軌式電能表（REM101、REM201，其中REM101不支持CT接入方式）接線方式：

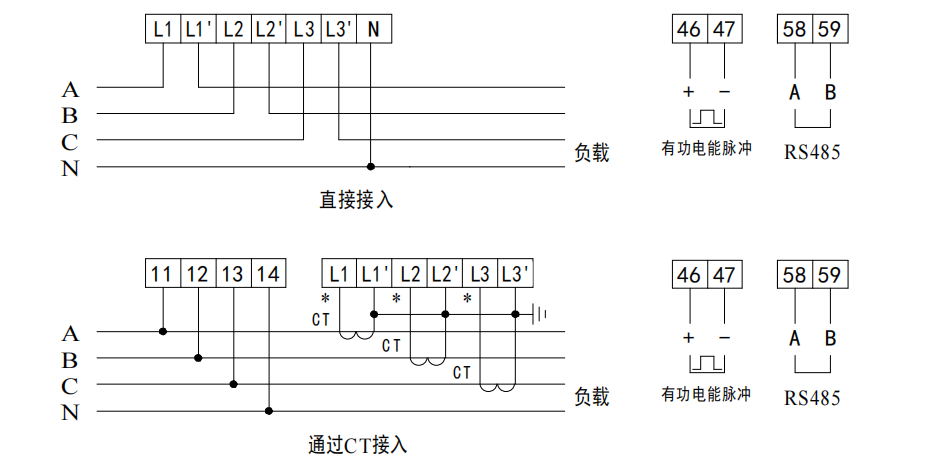

◆ 三相四線導軌式電能表（REM203）接線方式：
注：“*”為各相電流進線端，接CT二次的S1端，另一端可接地。

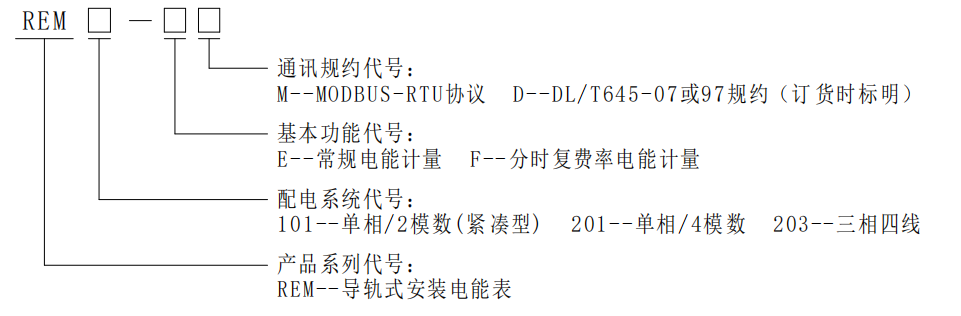

訂貨時，請?jiān)敿?xì)寫明所需產品的型號、電流規格、附加功能、訂貨數量等相關內容。
例1：
型 號：REM201-ED
參比電壓：AC 220V
電流規格：10（80）A
測量參數：電流、電壓、常規電能計量
輸入方式：直接接入
數字通訊：RS485/DLT645-07
訂貨數量：10臺
例2：
型 號：REM203-FM
參比電壓：AC220V×3
電流規格：1.5（6）A
測量參數：電流、電壓、分時復費率電能
輸入方式：電流經 CT 接入
數字通訊：RS485/MODBUS-RTU
訂貨數量：5臺
| 產品名稱 | 電壓/電流規格 | 推薦型號 | 外形尺寸 | 主要功能 |
| 單相電能表(2P) | 電壓：?jiǎn)蜗郃C220V 電流直接接入：10(60)A | REM101-EM | 36×86×62 | 測量單相電網全電量，有功電能(1.0級)、無功電能(2.0級) RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) |
| REM101-ED | ||||
| REM101-FM | 測量單相電網全電量，有功電能(1.0級)、無功電能(2.0級)、8時段3費率計量 RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) | |||
REM101-FD | ||||
| 單相電能表(4P) | 電壓：?jiǎn)蜗郃C220V 電流直接接入：10(80)A 電流經CT接入：1.5(6)A | REM201-EM | 76×89×76 | 測量單相電網全電量，有功電能(0.5S級)、無功電能(1.0級) RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) |
| REM201-ED | ||||
| REM201-FM | 測量單相電網全電量，有功電能(0.5S級)、無功電能(1.0級)、8時段4費率計量 RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) | |||
REM201-FD | ||||
| 三相電能表(7P) | 電壓：3×AC220V 電流直接接入：10(80)A 電流經CT接入：1.5(6)A | REM203-EM | 126×97×76 | 測量三相電網全電量，有功電能(0.5S級)、無功電能(1.0級) RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) |
| REM203-ED | ||||
| REM203-FM | 測量三相電網全電量，有功電能(0.5S級)、無功電能(1.0級)、8時段4費率計量 RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D) | |||
REM203-FD | ||||
| 三相多功能表(6P) | 電壓：AC100V、380V 電流：AC1A、5A, 或經5A/2.5mA開口CT輸入 | REM204-EM/ ?DIO?DO?AO | 107×106.5×59 | 測量三相電網全電量，有功電能(0.5S級)、無功電能(1.0級),RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D);可選配2路開關量輸入、2路繼電器輸出、1路4~20mA輸出 |
REM204-ED/ ?DIO?DO?AO | ||||
REM204-FM/ ?DIO?DO?A | 測量三相電網全電量，有功電能(0.5S級)、無功電能(1.0級)、8時段4費率計量，RS485接口/MODBUS-RTU協議(型號尾綴M),或DL/T645規約(型號尾綴D);可選配2路開關量輸入、2路繼電器輸出、1路4~20mA輸 | |||
REM204-FD/ ?DIO?DO?AO |
