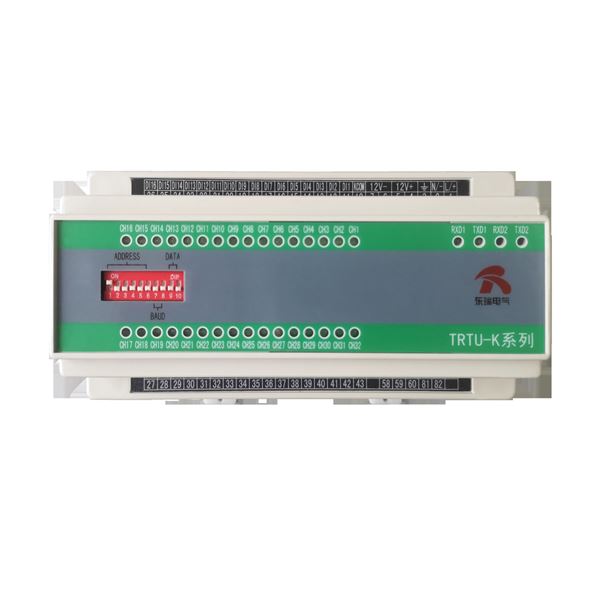

TRTU系列四遙單元是高性能配電智能化元件，應用于智能配電、工業自動化等領域。產品包括：遙信單元、遙控單元、遙脈單元和遙測單元。產品符合標準：《JB/T 10388-2002 帶總線通信功能的智能測控節點產品通用技術條件》、《GB/T 13729-2002 遠動終端設備》。
*
產品具有通道狀態指示燈和通信狀態指示燈。兩路通信接口中，一路用于通用參數的設置及調試，另一路用于讀取和設置“四遙”值，保證通訊可靠性；
可選擇上位機或本地?fù)艽a開關兩種方式進行設置產品的地址和波特率；
產品采用軟硬件“看門狗”技術，防止死機現象；
TRTU-M32還額外提供32路輸入信號指示功能：使用32只雙色LED燈指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警），可以經由通訊設置信號輸入的高低報警閾值和動作延時時間；
電磁兼容：
GB/T 17626.2 靜電放電抗擾度試驗 等級4
GB/T 17626.3 射頻電磁場輻射抗擾度試驗 等級3
GB/T 17626.4 電快速瞬變脈沖群抗擾度試驗 等級4
GB/T 17626.5 沖擊（浪涌）抗擾度試驗 等級3
GB/T 17626.6 射頻場感應的傳導騷擾抗擾度試驗 等級3
GB/T 17626.12 振蕩波抗擾度試驗 等級3
輔助電源：AC/DC 220V，允許AC/DC85~265V或24VDC，允許DC18~36V(訂貨時需注明)
功 耗：≤5W
工作環境：-5~55℃
相對濕度：5~95%，不凝露，無腐蝕性氣體
存儲溫度：-25~70℃
海拔高度：≤2500m
防護等級：IP20
絕緣強度：2kV/1min，50Hz
安裝類別：標準35mm導軌安裝

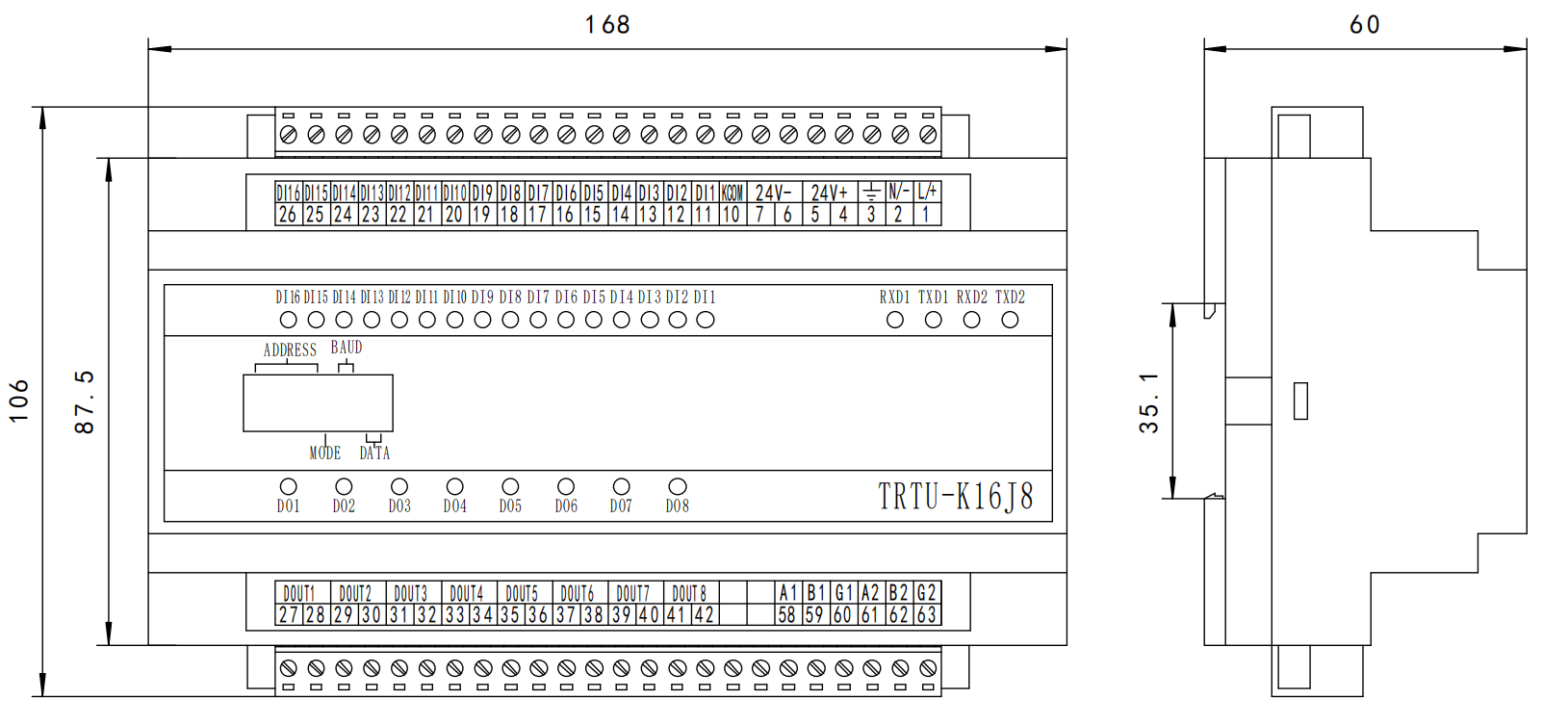

1、外形尺寸
（長×寬×高：168×106×60mm）
2、安裝方式
安裝方式：固定安裝在35mm的標準導軌上。
1、遙信單元TRTU-K32
1.1概述
遙信單元可同時采集32路有源濕接點或無源干接點開關量信號。信號采用光電隔離輸入，有效地保護內部電路不受外界強信號干擾而損壞。與上位機通過RS485總線連接進行數據交換，實時反映開關量狀態；并可存儲32路2000組事件順序記錄（SOE信息），準確反映開關量變化事件。
1.2技術指標
性 能 | 指 標 |
輸入回路 | 32路 |
輸入方式 | 無源干接點或有源濕接點 |
總線方式 | RS485/Modbus協議 |
總線容量 | ≤32 |
開關量事件分辨率 | 多接點相繼變位的區分能力，任兩個接點變位時間間隔大于1ms時，單元的區分能力（小于2ms）在SOE中體現出來 |
遙信掃查速度 | 32個通道掃描一周所需時間1ms |
遙信去抖時間 | 所有32通道統一的去抖時間 |
事件順序記錄（SOE）容量 | 至少2000組 |

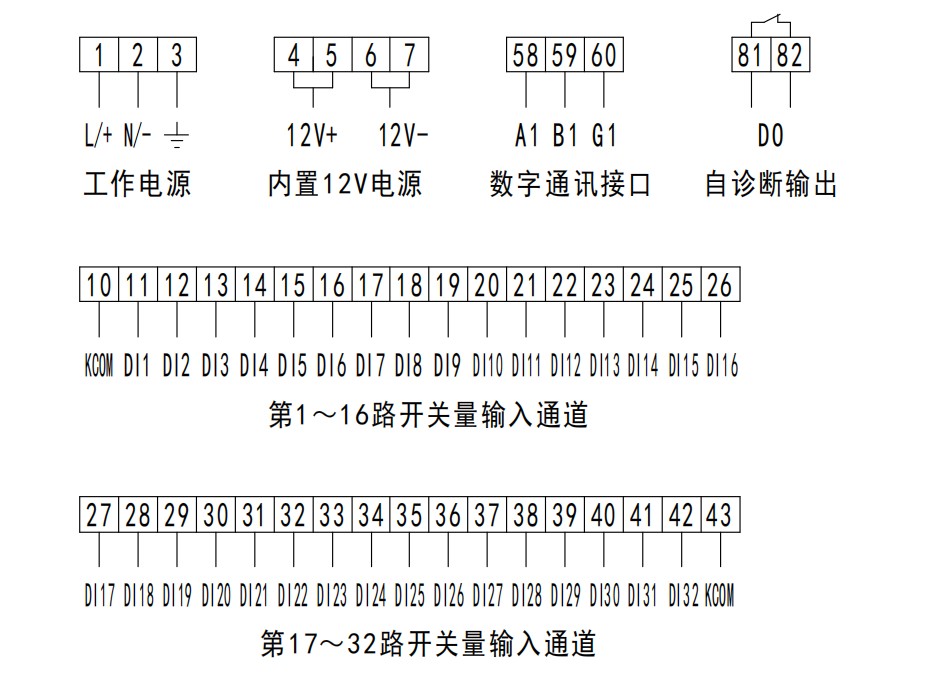

1.3遙信單元接線圖

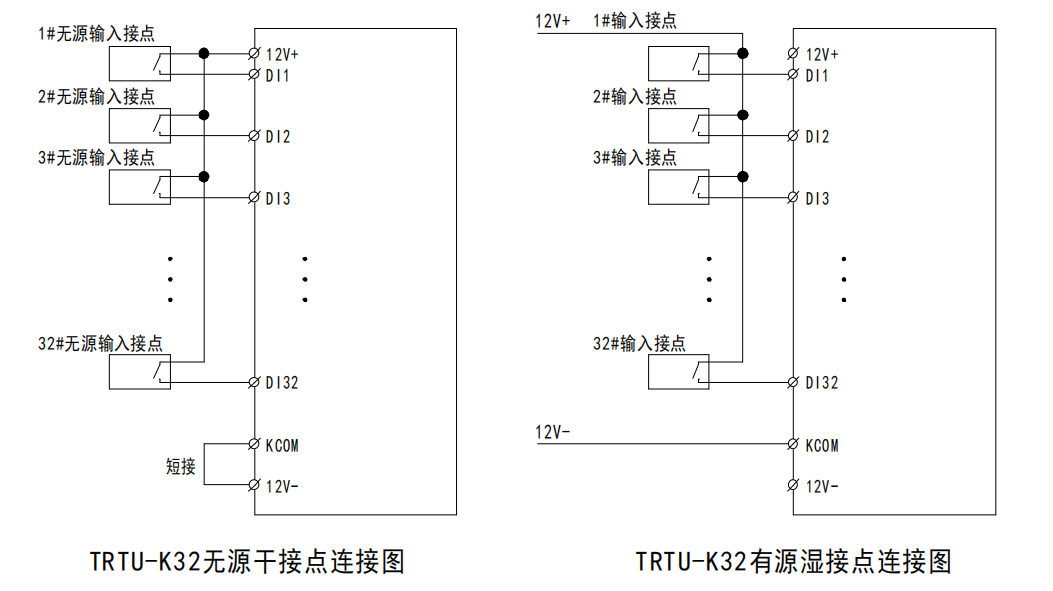

1.4遙信單元應用
注：無源干接點接入時，Ki（i=1~32）與公共端KV12為各通道輸入端，同時KCOM應與KG短接；
有源濕接點接入時，Ki（i=1~32）與公共端KCOM為各通道輸入端，同時KV12和KG懸空。
2、遙控單元TRTU-J16
2.1 概述
遙控單元是遠程繼電器輸出模塊，用于接收計算機指令，執行系統的遙控操作或自動控制?？煽刂?6路繼電器輸出，通過RS485總線與上位機相連實現相應的控制功能，同時可存儲16路1600組繼電器動作時間順序記錄。
2.2技術指標
性 能 | 指 標 |
輸出回路 | 16路繼電器輸出（脈沖或電平方式） |
輸出容量 | 5A/250VAC或5A/30VDC |
總線方式 | RS485/Modbus協議 |
總線容量 | ≤32 |
遙控準確率 | 100% |
事件順序記錄（SOE）容量 | 至少1600組 |

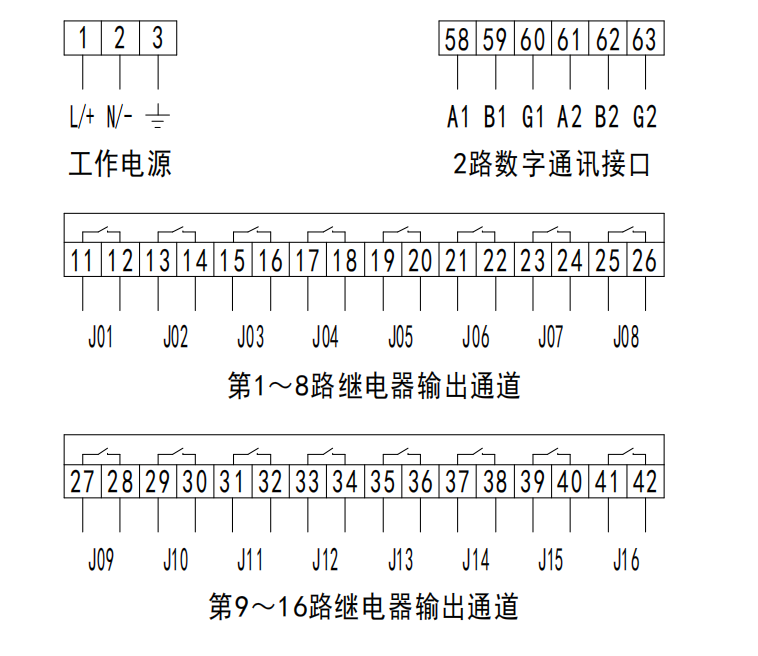

2.3遙控單元接線圖

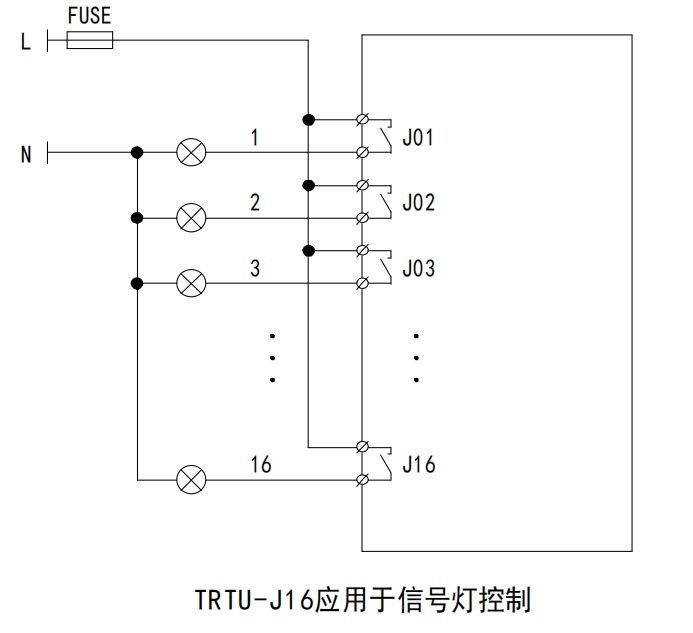

2.4遙控單元應用
3、遙脈單元TRTU-P32
3.1 概述
遙脈單元采集脈沖量與上位機通過RS485總線連接進行數據交換?？蓪?duì)電力的有功或無功脈沖電度表進行脈沖計數，計數值掉電保護。也可對自動化中的脈沖進行計數。
3.2技術指標
??
性 能 | 指 標 |
輸入回路 | 32 |
輸入方式 | 有源濕接點或無源干接點 |
總線方式 | RS485/Modbus協議 |
總線容量 | ≤32 |
遙脈脈寬 | ≥10ms |
累積脈沖數（MAX） | 4294967296(四字節) |

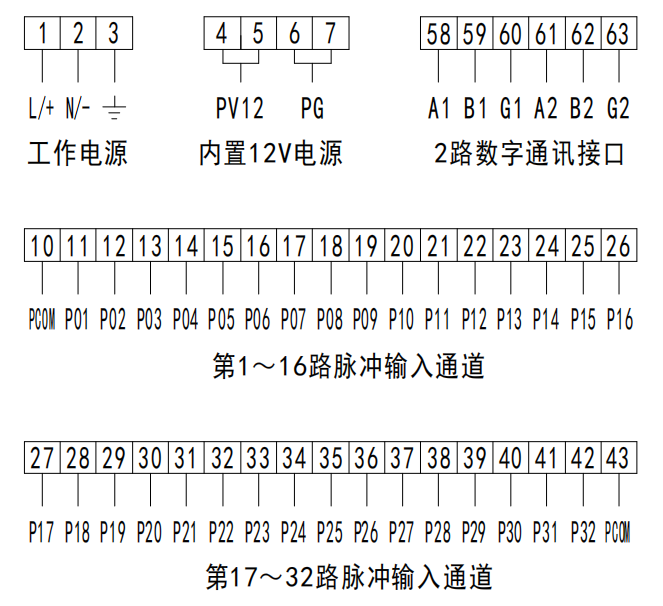

3.3遙脈單元接線圖

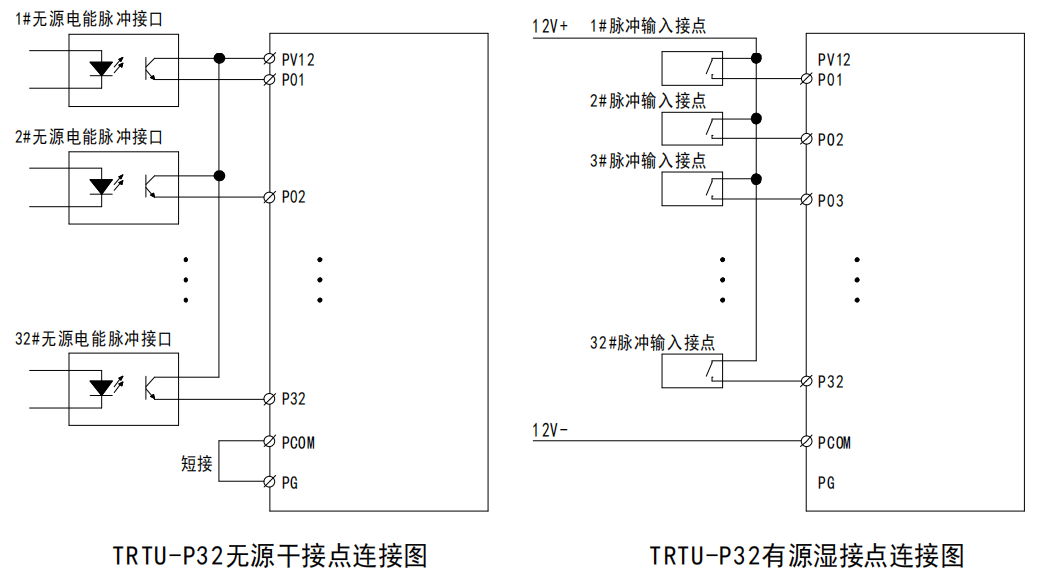

3.4遙脈單元應用
注：無源干接點接入時，Pi（i=1~32）與公共端PV12為各通道輸入端，同時PCOM應與PG短接；
有源濕接點接入時，Pi（i=1~32）與公共端PCOM為各通道輸入端，同時PV12和PG懸空。
4、遙測單元TRTU-M32
4.1 概述
遙測單元采用交流采樣方式，真有效值運算，可同時采集32路DC0~20mA，AC0~20mA或DC0~5V，AC0~5V，與上位機通過RS485總線進行數據交換，反映變送器或傳感器的標準信號的遙測值。用于測量電流、電壓、溫度、壓力等模擬信號并轉換為數字信號，經通訊實現與監控系統的數據交換。
4.2技術指標
性 能 | 指 標 |
模擬量輸入 | 32 |
輸入方式 | DC0~20mA，AC0~20mA或DC0~5V，AC0~5V |
總線方式 | RS485/Modbus協議 |
總線容量 | ≤32 |
遙測刷新速度 | 1s |
遙測精度 | 0.5級 |
4.3產品特點
A、使用交流采樣方式，真有效值測量；
B、具有32個雙色LED燈，用于指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警），可以經由通訊設置信號輸入的高低報警閾值和動作延時時間。

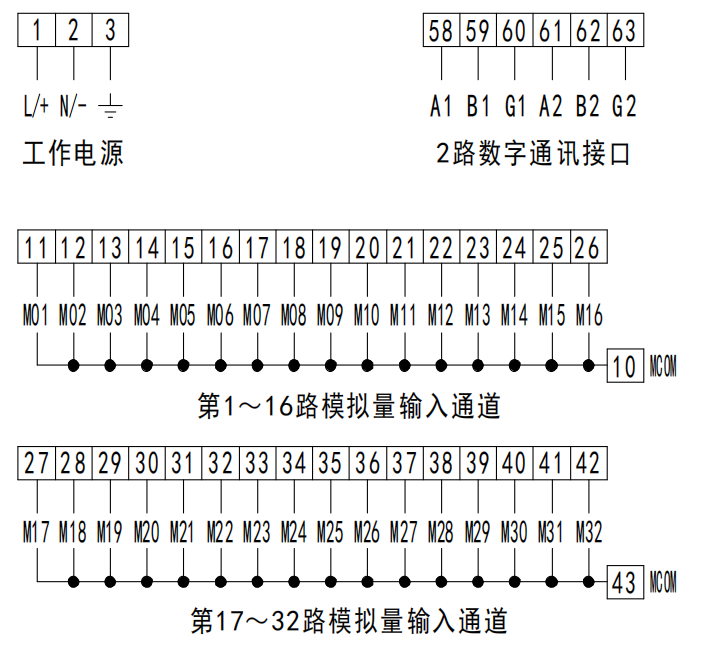

4.4遙測單元接線圖

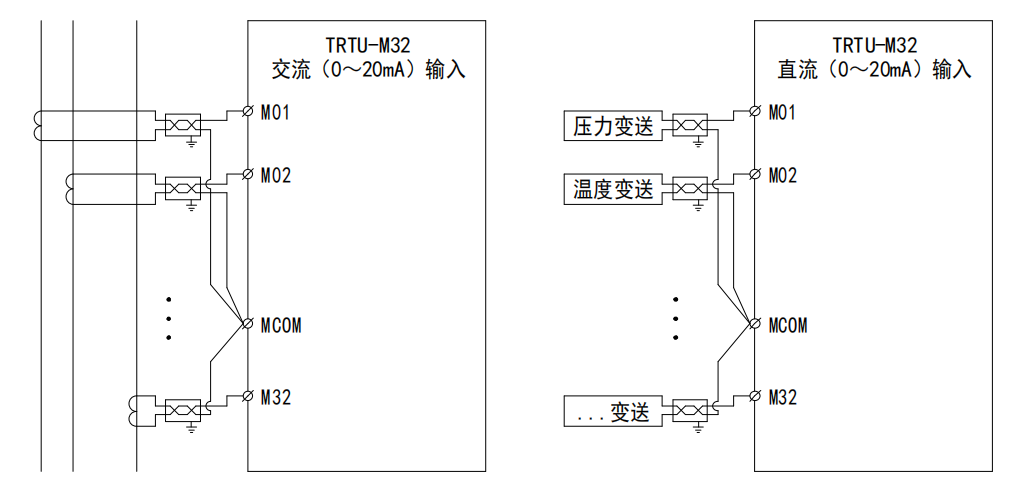

4.5遙測單元應用
注1：為降低輸入引線電阻帶來的測量誤差，1~16路輸入信號負端應接至10#端子MCOM點，17-32路輸入信號負端應接至43#端子MCOM點，公共負端請務必全部直接接至MCOM端。不可為求減少連接線而在輸出位置多組隨意并接后再用一根導線接至MCOM端。
注2：輸入連接導線推薦使用帶屏蔽的雙絞電纜，其屏蔽層應在靠近TRTU-M32的機柜處就近一點接地。

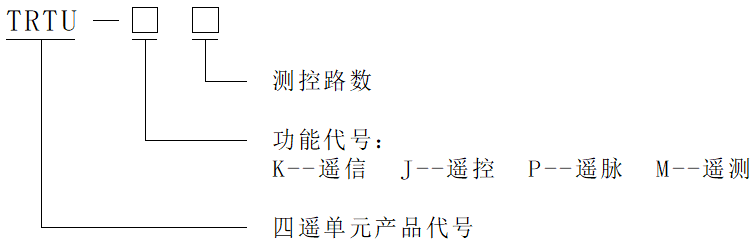

訂貨時，請?jiān)敿?xì)寫明所需產品的型號、輔助電源電壓等級、測控路數、訂貨數量等相關內容。
