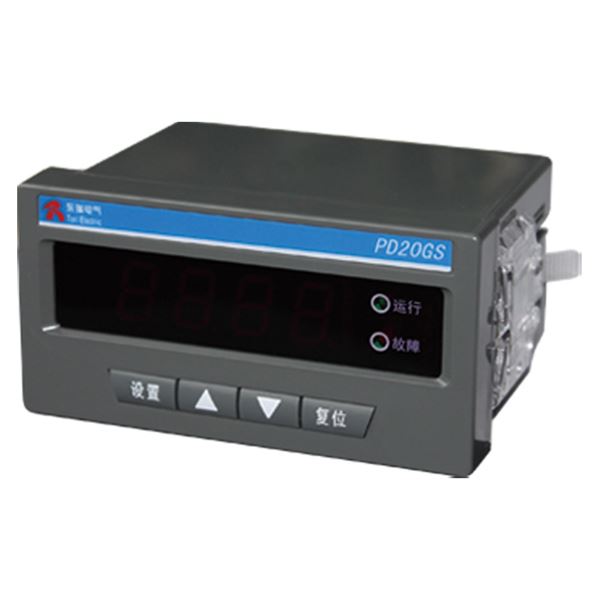

PD20GS系列低壓電動機保護器適用于AC380V、AC660V低壓系統，有先進的電動機保護、監控功能，同時顯示各項整定參數信息，并且可選現場總線與后臺通訊實時查看運行及保護信息，可作低壓異步電動機的保護、監測和控制用，為現代化的設備管理帶來很大的便利。
執行標準：
GB/T14048.1-2012
GB/T14048.4-2010
GB/T14048.5-2008
GB/T14048.6-2008
適用于0.66KV及以下電壓等級各種電流規格電動機的基本保護；
保護器配套MCT（三相一體式電流互感器），最大電流規格達到400A，性價比高；
通過監測電動機三相回路的電流等參數對電動機進行過流、堵轉、短路、缺相等多種故障保護；
采用高亮紅色LED以及指示燈實時顯示運行狀態及數據；
可編程設置，可在現場方便地更改整定電流等參數；
可選配1路RS485數字通訊接口，采用MODBUS-RTU協議與后臺組網通訊；
可選配1路DC4～20mA模擬量變送輸出到后臺工控機；
工作電源采用交直流通用、寬范圍輸入設計，電源電壓范圍：AC/DC85V～265V；
保護器安裝方式可選：面板開孔屏裝方式（開孔尺寸為94mm×46mm），或35mm標準導軌卡裝方式。

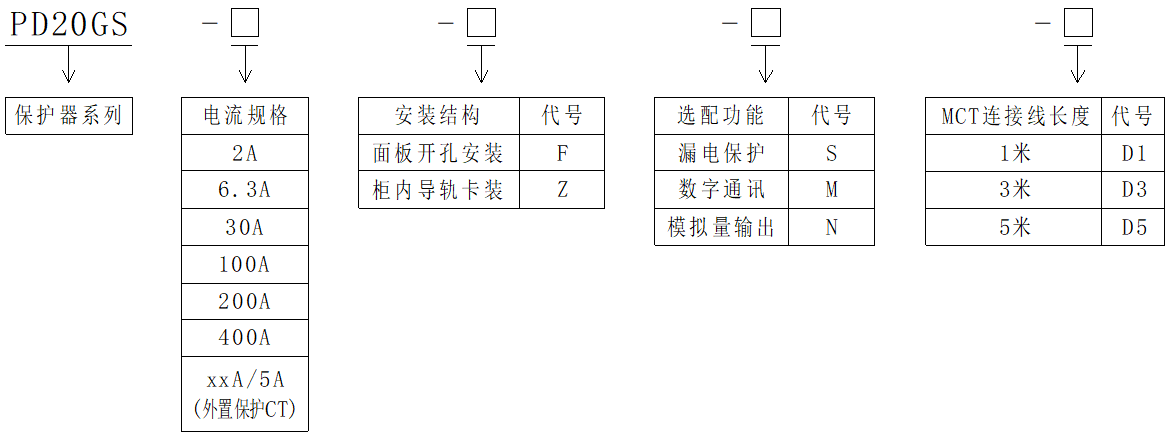

注：
根據電動機銘牌電流或額定功率選擇合適的電流規格（保護器“電流規格”應略大于電動機銘牌電流），當電動機銘牌電流＞400A時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個，選型資料見P58頁）；
選配功能中S漏電保護、M數字通訊、N模擬量輸出，可以同時選配；
保護器配套的三相電流互感器（MCT）連接線長度，標配1米，可選1米、3米、5米三種規格。
技術參數 | 技術指標 | |
保護器輔助工作電源 | AC/DC85V～265V（交直流通用，寬范圍），建議使用AC220V作為工作電源 | |
保護器適用電壓系統 | AC380V、AC660V（50Hz或60Hz） | |
保護器功耗 | 正常工作時≤3W，保護啟動時≤5W | |
保護器電流規格 | 2A（適用電機電流范圍0.5A～2A） | 選用400A及以下電流規格的保護器（框架斷路器回路除外），主回路三相電纜同方向分別穿過保護器配套的相應規格電流互感器MCT的A、B、C三相孔中，不需另配電流互感器 |
6.3A（適用電機電流范圍：2A～6.3A） | ||
30A（適用電機電流范圍：6.3A～30A） | ||
100A（適用電機電流范圍：30A～100A） | ||
200A（適用電機電流范圍：80A～200A） | ||
400A（適用電機電流范圍：160A～400A） | ||
xxA/5A（適用電流范圍：大于400A的回路或采用框架斷路器控制的回路） | 選用400A以上電流規格的保護器時，主回路的三相線一次穿過變比為5A的三個外置保護型電流互感器，將三個CT二次側5A電流線同向、一匝穿過保護器MCT。 | |
繼電器輸出觸點 | 跳閘繼電器J1（常閉常開轉換接點） | 觸點容量：AC 250V/3A |
報警或遙控合閘繼電器J2（常開接點） | ||
正常使用環境 | 工作溫度 | -25℃～+55℃ |
相對濕度 | 5%～95%不結露 | |
海拔 | ≤2500m | |
功能 | 功能配置 | ||
標準配置 | 增選配置 | ||
保護功能 | 啟動保護 | √ | |
三相電流不平衡保護、斷相保護 | √ | ||
堵轉保護 | √ | ||
過流保護 | √ | ||
欠流保護 | √ | ||
過壓保護（控制回路交流電源電壓） | √ | ||
欠壓保護（控制回路交流電源電壓） | √ | ||
短路保護 | √ | ||
接地故障合成計算保護 | √ | ||
漏電保護（需另配剩余電流互感器，選型資料見P56頁） | √ | ||
通訊功能 | 1路RS485通訊接口，通訊協議：MODBUS-RTU | √ | |
模擬量輸出 | 一路4～20mA（可對應A、B、C三相電流中任一相） | √ | |
繼電器輸出 | 跳閘繼電器J1（1路常開常閉轉換接點）；可編程繼電器J2（1路常開接點，可設置為報警輸出、遙控合閘） | √ | |
測量顯示 | 三相電流，控制回路電壓 | √ | |
漏電電流值 | √ | ||

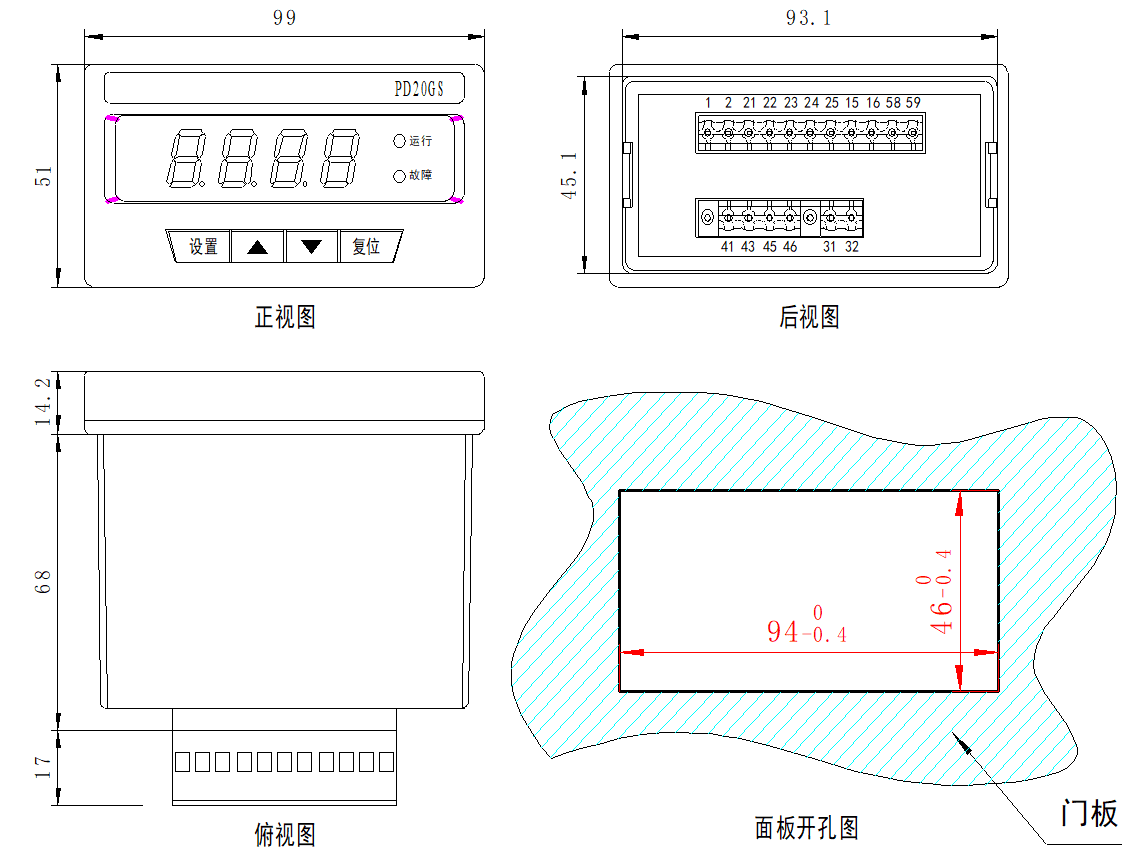

● PD20GS-F面板安裝式保護器外形尺寸（單位：mm）及安裝方式
PD20GS-F電動機保護器，采用面板嵌入式安裝方式，在配電柜門板上預先開一個94×46mm的矩形孔，拔下保護器兩側的固定卡，把保護器從門板正面放入安裝孔中，再用配套的固定卡插入保護器兩側的卡槽，然后前推，把保護器可靠地固定在門板上。

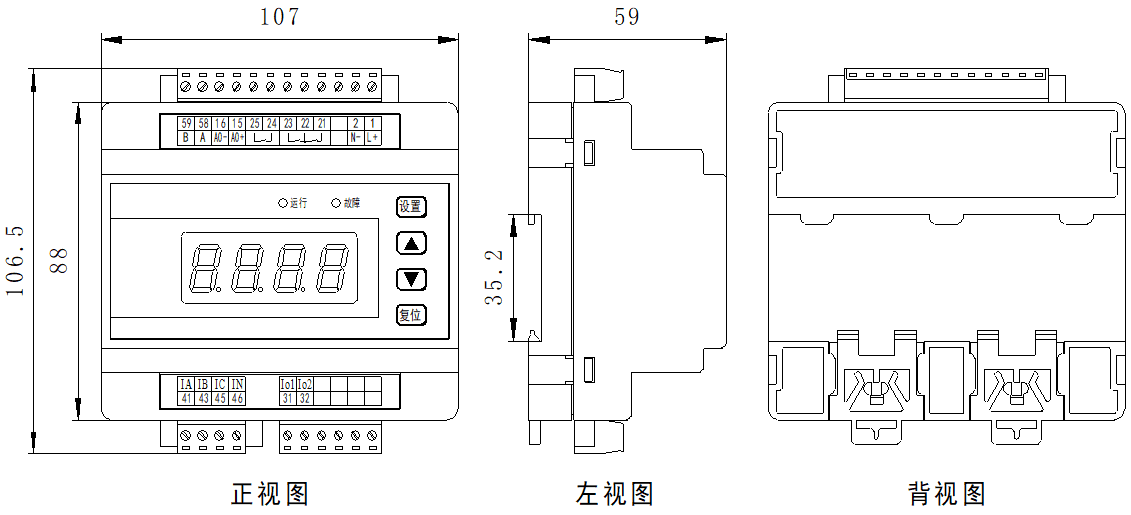

● PD20GS-Z導軌卡裝式保護器外形尺寸（單位：mm）及安裝方式
PD20GS-Z電動機保護器，采用35mm標準導軌卡裝方式，在配電柜內的合適位置先固定卡裝保護器的35mm標準導軌，PD20GS-Z電動機保護器背面的固定用滑塊拉出至外側，再把PD20GS-Z電動機保護器鉤掛在導軌上，最后向內側推動保護器上的滑塊，把保護器卡牢在導軌上即可。

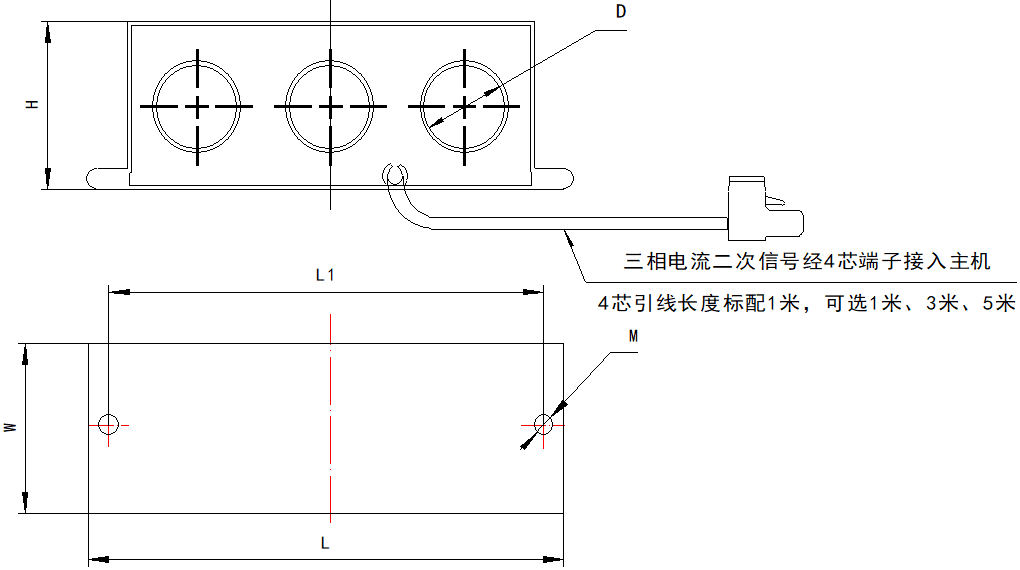

● 配套三相一體式電流互感器（MCT）外形尺寸及安裝方式：
規格型號 | 外形尺寸 | 穿孔尺寸 | 安裝尺寸 | 安裝方式 | 配套保護器電流規格 | |||
L | W | H | D | L1 | M | |||
MCT6.3 | 100 | 28 | 38 | Φ9.5 | 91 | 4 | 螺栓安裝 | 主回路直接接入：2A、6.3A 主回路經外置CT：1A、5A |
MCT30 | 108 | 30 | 40 | Φ15 | 100 | 4 | 螺栓安裝 | 主回路直接接入：30A |
MCT100 | 116 | 42 | 45 | Φ20 | 108 | 4.5 | 螺栓安裝 | 主回路直接接入：100A |
MCT200 | 157 | 33 | 63 | Φ25 | 146 | 4 | 螺栓安裝 | 主回路直接接入：200A |
MCT400 | 142 | 50 | 135 | Φ40 | 121×53 | 4.5 | 螺栓安裝 | 主回路直接接入：400A |
配套三相一體式互感器(MCT)分5種規格型號：
MCT6.3（D=9.5mm）,適用于2A、6.3A（三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔），以及大于400A回路的外置CT輸入信號1A、5A（三相外置CT的二次線，同方向一匝穿過3個Ф9.5mm穿線孔）；
MCT30（D=15mm）,適用于30A（三相主回路電纜同方向一次穿過3個Ф15mm穿線孔）；
MCT100（D=20mm）,適用于100A（三相主回路電纜同方向一次穿過3個Ф20mm穿線孔）；
MCT200（D=25mm）,適用于200A（三相主回路電纜同方向一次穿過3個Ф25mm穿線孔）。
MCT400（D=40mm）,適用于400A（三相主回路電纜同方向一次穿過3個Ф40mm穿線孔）。
注：當電流＞400A或采用框架斷路器時，需外置二次電流為5A的保護型電流互感器（A、B、C三相各一個），二次5A電流信號按MCT穿孔定義、同方向一匝穿過保護器三相電流互感器MCT6.3，CT變比可以在保護器內設置。
三相電流互感器安裝方式：在柜內合適的位置開兩個間距為L1的Φ4.5mm圓孔，用兩個M4螺栓，配合螺母、彈墊等把三相電流互感器固定住。

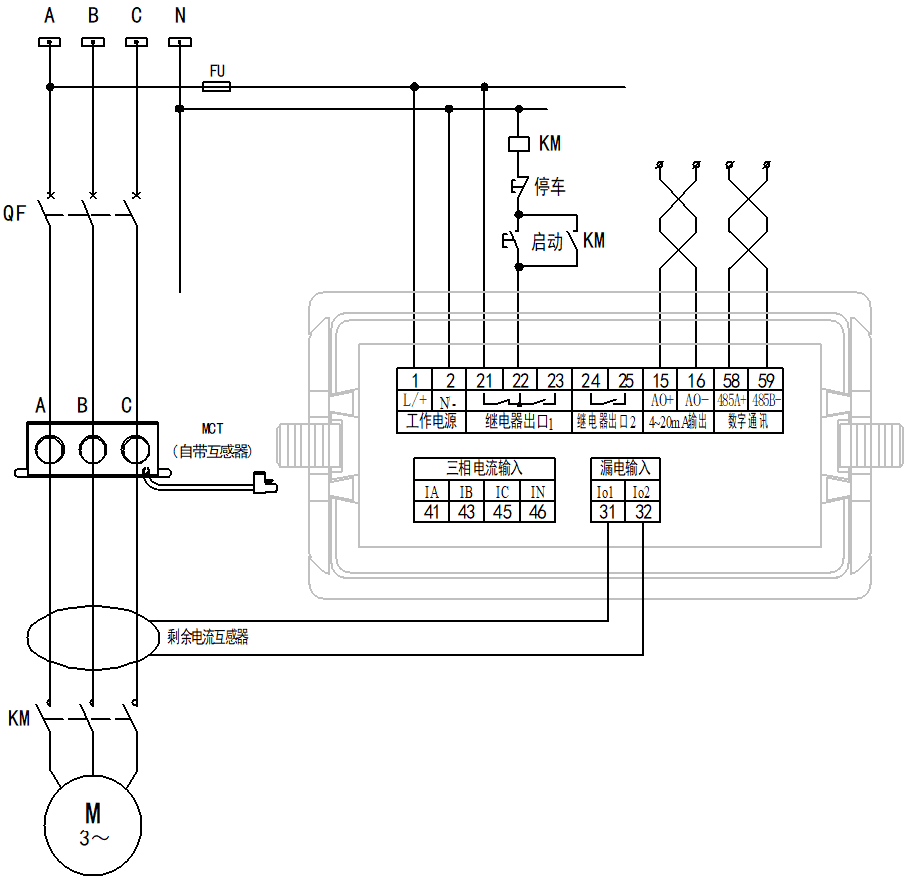

● PD20GS典型接線示意圖（AC220V供電）
注
圖中繼電器J1的常閉接點（21#、22#）作跳閘保護分接觸器用，J1的常開接點（22#、23#）可作報警用；繼電器J2為可編程繼電器，常規作為報警繼電器用，在保護器帶有通訊功能時，繼電器J2可并接在啟動按鈕兩端，作通訊啟動用。
圖中MCT為保護器自帶電流互感器，≤400A 電流規格保護器，三相主線路的電纜同方向一次穿芯，MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口（41#~46#）；當電動機的額定電流>400A時，三相主線路的電纜預先一次穿過3個外部保護CT（P1進，P2出），將3個外部CT二次側5A電流線按MCT穿孔定義、同向一匝穿過保護器MCT6.3三相孔。
選擇漏電保護功能時，應選取合適穿線孔徑的剩余電流互感器（電動機回路A、B、C三相線同時穿過配套剩余電流互感器，選型資料見P56頁）。
